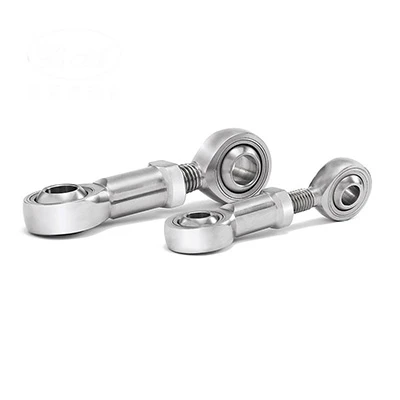

YLH 不锈钢杆端关节轴承是一种集强度、灵活性与耐久性于一体的机械连接元件，专为在高负荷和复杂运动条件下提供可靠支撑而设计。它广泛应用于液压气动系统、工业自动化设备、农业机械以及各类重工装备中，尤其适用于空间受限、需精准调整连杆角度的位置。
杆端关节轴承由带内螺纹或外螺纹的杆端本体和一个内置向心关节轴承组成，具备良好的自调心性能，能够在承受径向载荷的同时，灵活应对连接部件之间的角度变化。YLH 杆端关节轴承的螺纹连接结构便于安装调节，提升整体机构的稳定性与响应速度。
在 YLH 轴承，我们提供由优质不锈钢制成的杆端关节轴承。与传统的碳钢或铬钢相比，我们的不锈钢轴承具有优异的耐腐蚀性和耐磨损性，使其成为暴露于潮湿、化学品或极端温度下的应用的理想选择。
| 型号 | 材质 | 螺纹 | 密封类型 | 基本尺寸 | 载荷 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 规格 | 方向 | 内径/d | 球头直径/d2 | 螺纹根部直径/d3 | 内圈滚道直径/dK | 内圈宽度/B | 球头宽度/C1 | 轴杆端面高度/h1 | 倾角 | 动载荷/C | 静载荷/C0 | |||
| SA 5 E | 不锈钢 | 外螺纹 | 右 | 开式 | 5 mm | 21 mm | M 5x0.8 | - mm | 6 mm | 4.4 mm | 36 mm | 13° | 3.4 kN | 8.1 kN |
| SA 6 E | 不锈钢 | 外螺纹 | 右 | 开式 | 6 mm | 21 mm | M 6x1 | 10 mm | 6 mm | 4.4 mm | 36 mm | 13° | 3.4 kN | 10.2 kN |
| SA 8 E | 不锈钢 | 外螺纹 | 右 | 开式 | 8 mm | 24 mm | M 8x1.25 | 13 mm | 8 mm | 6 mm | 42 mm | 15° | 5.5 kN | 16 kN |
| SA 10 E | 不锈钢 | 外螺纹 | 右 | 开式 | 10 mm | 29 mm | M 10x1.5 | 16 mm | 9 mm | 7 mm | 48 mm | 12° | 8.15 kN | 22 kN |
| SA 12 E | 不锈钢 | 外螺纹 | 右 | 开式 | 12 mm | 34 mm | M 12x1.75 | 18 mm | 10 mm | 8 mm | 54 mm | 11° | 10.8 kN | 30.4 kN |
| SA 15 ES | 不锈钢 | 外螺纹 | 右 | 开式 | 15 mm | 40 mm | M 14x2 | 22 mm | 12 mm | 10 mm | 63 mm | 8° | 17 kN | 44.8 kN |
| SA 17 ES | 不锈钢 | 外螺纹 | 右 | 开式 | 17 mm | 46 mm | M 16x2 | 25 mm | 14 mm | 11 mm | 69 mm | 10° | 21.2 kN | 56.5 kN |
| SA 20 ES | 不锈钢 | 外螺纹 | 右 | 开式 | 20 mm | 53 mm | M 20x1.5 | 29 mm | 16 mm | 13 mm | 78 mm | 9° | 30 kN | 75.6 kN |
| SA 25 ES | 不锈钢 | 外螺纹 | 右 | 开式 | 25 mm | 64 mm | M 24x2 | 35.5 mm | 20 mm | 17 mm | 94 mm | 7° | 48 kN | 88.2 kN |
| SA 30 ES | 不锈钢 | 外螺纹 | 右 | 开式 | 30 mm | 73 mm | M 30x2 | 40.7 mm | 22 mm | 19 mm | 110 mm | 6° | 62 kN | 119 kN |
| SA 35 ES | 不锈钢 | 外螺纹 | 右 | 开式 | 35 mm | 82 mm | M 36x3 | 47 mm | 25 mm | 21 mm | 140 mm | 6° | 80 kN | 159 kN |
| SA 40 ES | 不锈钢 | 外螺纹 | 右 | 开式 | 40 mm | 92 mm | M 39x3 | 53 mm | 28 mm | 23 mm | 150 mm | 7° | 100 kN | 194 kN |
| SA 45 ES | 不锈钢 | 外螺纹 | 右 | 开式 | 45 mm | 102 mm | M 42x3 | 60 mm | 32 mm | 27 mm | 163 mm | 7° | 127 kN | 259 kN |
| SA 50 ES | 不锈钢 | 外螺纹 | 右 | 开式 | 50 mm | 112 mm | M 45x3 | 66 mm | 35 mm | 30 mm | 185 mm | 6° | 156 kN | 313 kN |
| SA 60 ES | 不锈钢 | 外螺纹 | 右 | 开式 | 60 mm | 135 mm | M 52x3 | 80 mm | 44 mm | 38 mm | 210 mm | 6° | 245 kN | 485 kN |
| SA 70 ES | 不锈钢 | 外螺纹 | 右 | 开式 | 70 mm | 160 mm | M 56x4 | 92 mm | 49 mm | 42 mm | 235 mm | 6° | 315 kN | 564 kN |
| SA 80 ES | 不锈钢 | 外螺纹 | 右 | 开式 | 80 mm | 180 mm | M 64x4 | 105 mm | 55 mm | 47 mm | 270 mm | 6° | 400 kN | 689 kN |
| SA 15 ES 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 15 mm | 40 mm | M 14x2 | 22 mm | 12 mm | 10 mm | 63 mm | 8° | 17 kN | 44.8 kN |
| SA 17 ES 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 17 mm | 46 mm | M 16x2 | 25 mm | 14 mm | 11 mm | 69 mm | 10° | 21.2 kN | 56.5 kN |
| SA 20 ES 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 20 mm | 53 mm | M 20x1.5 | 29 mm | 16 mm | 13 mm | 78 mm | 9° | 30 kN | 75.6 kN |
| SA 25 ES 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 25 mm | 64 mm | M 24x2 | 35.5 mm | 20 mm | 17 mm | 94 mm | 7° | 48 kN | 88.2 kN |
| SA 30 ES 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 30 mm | 73 mm | M 30x2 | 40.7 mm | 22 mm | 19 mm | 110 mm | 6° | 62 kN | 119 kN |
| SA 35 ES 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 35 mm | 82 mm | M 36x3 | 47 mm | 25 mm | 21 mm | 140 mm | 6° | 80 kN | 159 kN |
| SA 40 ES 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 40 mm | 92 mm | M 39x3 | 53 mm | 28 mm | 23 mm | 150 mm | 7° | 100 kN | 194 kN |
| SA 45 ES 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 45 mm | 102 mm | M 42x3 | 60 mm | 32 mm | 27 mm | 163 mm | 7° | 127 kN | 259 kN |
| SA 50 ES 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 50 mm | 112 mm | M 45x3 | 66 mm | 35 mm | 30 mm | 185 mm | 6° | 156 kN | 313 kN |
| SA 60 ES 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 60 mm | 135 mm | M 52x3 | 80 mm | 44 mm | 38 mm | 210 mm | 6° | 245 kN | 485 kN |
| SA 70 ES 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 70 mm | 160 mm | M 56x4 | 92 mm | 49 mm | 42 mm | 235 mm | 6° | 315 kN | 564 kN |
| SA 80 ES 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 80 mm | 180 mm | M 64x4 | 105 mm | 55 mm | 47 mm | 270 mm | 6° | 400 kN | 689 kN |
| SA 5 C | 不锈钢 | 外螺纹 | 右 | 开式 | 5 mm | 21 mm | M 5x0.8 | - mm | 6 mm | 4.3 mm | 36 mm | 13° | 3.4 kN | 8.1 kN |
| SA 6 C | 不锈钢 | 外螺纹 | 右 | 开式 | 6 mm | 21 mm | M 6x1 | 10 mm | 6 mm | 4.3 mm | 36 mm | 13° | 3.6 kN | 8.15 kN |
| SA 8 C | 不锈钢 | 外螺纹 | 右 | 开式 | 8 mm | 24 mm | M 8x1.25 | 13 mm | 8 mm | 6 mm | 42 mm | 15° | 5.85 kN | 12.9 kN |
| SA 10 C | 不锈钢 | 外螺纹 | 右 | 开式 | 10 mm | 29 mm | M 10x1.5 | 16 mm | 9 mm | 7 mm | 48 mm | 12° | 8.65 kN | 17.6 kN |
| SA 12 C | 不锈钢 | 外螺纹 | 右 | 开式 | 12 mm | 34 mm | M 12x1.75 | 18 mm | 10 mm | 8 mm | 54 mm | 11° | 11.4 kN | 24.5 kN |
| SA 15 C | 不锈钢 | 外螺纹 | 右 | 开式 | 15 mm | 40 mm | M 14x2 | 22 mm | 12 mm | 10 mm | 63 mm | 8° | 17.6 kN | 36 kN |
| SA 17 C | 不锈钢 | 外螺纹 | 右 | 开式 | 17 mm | 46 mm | M 16x2 | 25 mm | 14 mm | 11 mm | 69 mm | 10° | 22.4 kN | 45 kN |
| SA 20 C | 不锈钢 | 外螺纹 | 右 | 开式 | 20 mm | 53 mm | M 20x1.5 | 29 mm | 16 mm | 13 mm | 78 mm | 9° | 31.5 kN | 60 kN |
| SA 25 C | 不锈钢 | 外螺纹 | 右 | 开式 | 25 mm | 64 mm | M 24x2 | 35.5 mm | 20 mm | 17 mm | 94 mm | 7° | 51 kN | 83 kN |
| SA 30 C | 不锈钢 | 外螺纹 | 右 | 开式 | 30 mm | 73 mm | M 30x2 | 40.7 mm | 22 mm | 19 mm | 110 mm | 6° | 65.5 kN | 110 kN |
| SA 30 C 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 30 mm | 73 mm | M 30x2 | 40.7 mm | 22 mm | 19 mm | 110 mm | 6° | 65.5 kN | 110 kN |
| SA 35 C 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 35 mm | 82 mm | M 36x3 | 47 mm | 25 mm | 21 mm | 140 mm | 6° | 213 kN | 104 kN |
| SA 40 C 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 40 mm | 92 mm | M 39x3 | 53 mm | 28 mm | 23 mm | 150 mm | 7° | 266 kN | 133 kN |
| SA 45 C 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 45 mm | 102 mm | M 42x3 | 60 mm | 32 mm | 27 mm | 163 mm | 7° | 342 kN | 190 kN |
| SA 50 C 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 50 mm | 112 mm | M 45x3 | 66 mm | 35 mm | 30 mm | 185 mm | 6° | 418 kN | 233 kN |
| SA 60 C 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 60 mm | 135 mm | M 52x3 | 80 mm | 44 mm | 38 mm | 210 mm | 6° | 660 kN | 342 kN |
| SA 70 C 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 70 mm | 160 mm | M 56x4 | 92 mm | 49 mm | 42 mm | 235 mm | 6° | 836 kN | 465 kN |
| SA 80 C 2RS | 不锈钢 | 外螺纹 | 右 | 双端密封 | 80 mm | 180 mm | M 64x4 | 105 mm | 55 mm | 47 mm | 270 mm | 6° | 1.083 kN | 555 kN |
| SI 5 E | 不锈钢 | 内螺纹 | 右 | 开式 | 5 mm | 21 mm | M 5x0.8 | - mm | 6 mm | 4.4 mm | 30 mm | 13° | 3.4 kN | 8.1 kN |
| SI 6 E | 不锈钢 | 内螺纹 | 右 | 开式 | 6 mm | 21 mm | M 6x1 | 10 mm | 6 mm | 4.4 mm | 30 mm | 13° | 3.4 kN | 8.15 kN |
| SI 8 E | 不锈钢 | 内螺纹 | 右 | 开式 | 8 mm | 24 mm | M 8x1.25 | 13 mm | 8 mm | 6 mm | 36 mm | 15° | 5.5 kN | 12.9 kN |
| SI 10 E | 不锈钢 | 内螺纹 | 右 | 开式 | 10 mm | 29 mm | M 10x1.5 | 16 mm | 9 mm | 7 mm | 43 mm | 12° | 8.15 kN | 17.6 kN |
| SI 12 E | 不锈钢 | 内螺纹 | 右 | 开式 | 12 mm | 34 mm | M 12x1.75 | 18 mm | 10 mm | 8 mm | 50 mm | 11° | 10.8 kN | 24.5 kN |
| SI 15 ES | 不锈钢 | 内螺纹 | 右 | 开式 | 15 mm | 40 mm | M 14x2 | 22 mm | 12 mm | 10 mm | 61 mm | 8° | 17 kN | 36 kN |
| SI 17 ES | 不锈钢 | 内螺纹 | 右 | 开式 | 17 mm | 46 mm | M 16x2 | 25 mm | 14 mm | 11 mm | 67 mm | 10° | 21.2 kN | 45 kN |
| SI 20 ES | 不锈钢 | 内螺纹 | 右 | 开式 | 20 mm | 53 mm | M 20x1.5 | 29 mm | 16 mm | 13 mm | 77 mm | 9° | 30 kN | 60 kN |
| SI 25 ES | 不锈钢 | 内螺纹 | 右 | 开式 | 25 mm | 64 mm | M 24x2 | 35.5 mm | 20 mm | 17 mm | 94 mm | 7° | 48 kN | 83 kN |
| SI 30 ES | 不锈钢 | 内螺纹 | 右 | 开式 | 30 mm | 73 mm | M 30x2 | 40.7 mm | 22 mm | 19 mm | 110 mm | 6° | 62 kN | 110 kN |
| SI 35 ES | 不锈钢 | 内螺纹 | 右 | 开式 | 35 mm | 82 mm | M 36x3 | 47 mm | 25 mm | 21 mm | 125 mm | 6° | 80 kN | 146 kN |
| SI 40 ES | 不锈钢 | 内螺纹 | 右 | 开式 | 40 mm | 92 mm | M 39x3 | 53 mm | 28 mm | 23 mm | 142 mm | 7° | 100 kN | 180 kN |
| SI 45 ES | 不锈钢 | 内螺纹 | 右 | 开式 | 45 mm | 102 mm | M 42x3 | 60 mm | 32 mm | 27 mm | 145 mm | 7° | 127 kN | 240 kN |
| SI 50 ES | 不锈钢 | 内螺纹 | 右 | 开式 | 50 mm | 112 mm | M 45x3 | 66 mm | 35 mm | 30 mm | 160 mm | 6° | 156 kN | 290 kN |
| SI 60 ES | 不锈钢 | 内螺纹 | 右 | 开式 | 60 mm | 135 mm | M 52x3 | 80 mm | 44 mm | 38 mm | 175 mm | 6° | 245 kN | 450 kN |
| SI 70 ES | 不锈钢 | 内螺纹 | 右 | 开式 | 70 mm | 160 mm | M 56x4 | 92 mm | 49 mm | 42 mm | 200 mm | 6° | 315 kN | 610 kN |
| SI 80 ES | 不锈钢 | 内螺纹 | 右 | 开式 | 80 mm | 180 mm | M 64x4 | 105 mm | 55 mm | 47 mm | 230 mm | 6° | 400 kN | 695 kN |
| SI 15 ES 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 15 mm | 40 mm | M 14x2 | 22 mm | 12 mm | 10 mm | 61 mm | 8° | 17 kN | 36 kN |
| SI 17 ES 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 17 mm | 46 mm | M 16x2 | 25 mm | 14 mm | 11 mm | 67 mm | 10° | 21.2 kN | 45 kN |
| SI 20 ES 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 20 mm | 53 mm | M 20x1.5 | 29 mm | 16 mm | 13 mm | 77 mm | 9° | 30 kN | 60 kN |
| SI 25 ES 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 25 mm | 64 mm | M 24x2 | 35.5 mm | 20 mm | 17 mm | 94 mm | 7° | 48 kN | 83 kN |
| SI 30 ES 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 30 mm | 73 mm | M 30x2 | 40.7 mm | 22 mm | 19 mm | 110 mm | 6° | 62 kN | 110 kN |
| SI 35 ES 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 35 mm | 82 mm | M 36x3 | 47 mm | 25 mm | 21 mm | 125 mm | 6° | 80 kN | 146 kN |
| SI 40 ES 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 40 mm | 92 mm | M 39x3 | 53 mm | 28 mm | 23 mm | 142 mm | 7° | 100 kN | 180 kN |
| SI 45 ES 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 45 mm | 102 mm | M 42x3 | 60 mm | 32 mm | 27 mm | 145 mm | 7° | 127 kN | 240 kN |
| SI 50 ES 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 50 mm | 112 mm | M 45x3 | 66 mm | 35 mm | 30 mm | 160 mm | 6° | 156 kN | 290 kN |
| SI 60 ES 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 60 mm | 135 mm | M 52x3 | 80 mm | 44 mm | 38 mm | 175 mm | 6° | 245 kN | 450 kN |
| SI 70 ES 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 70 mm | 160 mm | M 56x4 | 92 mm | 49 mm | 42 mm | 200 mm | 6° | 315 kN | 610 kN |
| SI 80 ES 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 80 mm | 180 mm | M 64x4 | 105 mm | 55 mm | 47 mm | 230 mm | 6° | 400 kN | 695 kN |
| SI 5 C | 不锈钢 | 内螺纹 | 右 | 开式 | 5 mm | 21 mm | M 5x0.8 | 10 mm | 6 mm | 4.4 mm | 30 mm | 13° | 3.4 kN | 8.1 kN |
| SI 6 C | 不锈钢 | 内螺纹 | 右 | 开式 | 6 mm | 21 mm | M 6x1 | 10 mm | 6 mm | 4.4 mm | 30 mm | 13° | 3.6 kN | 8.15 kN |
| SI 8 C | 不锈钢 | 内螺纹 | 右 | 开式 | 8 mm | 24 mm | M 8x1.25 | 13 mm | 8 mm | 6 mm | 36 mm | 15° | 5.85 kN | 12.9 kN |
| SI 10 C | 不锈钢 | 内螺纹 | 右 | 开式 | 10 mm | 29 mm | M 10x1.5 | 16 mm | 9 mm | 7 mm | 43 mm | 12° | 8.65 kN | 17.6 kN |
| SI 12 C | 不锈钢 | 内螺纹 | 右 | 开式 | 12 mm | 34 mm | M 12x1.75 | 18 mm | 10 mm | 8 mm | 50 mm | 11° | 11.4 kN | 24.5 kN |
| SI 15 C | 不锈钢 | 内螺纹 | 右 | 开式 | 15 mm | 40 mm | M 14x2 | 22 mm | 12 mm | 10 mm | 61 mm | 8° | 17.6 kN | 36 kN |
| SI 17 C | 不锈钢 | 内螺纹 | 右 | 开式 | 17 mm | 46 mm | M 16x2 | 25 mm | 14 mm | 11 mm | 67 mm | 10° | 22.4 kN | 45 kN |
| SI 20 C | 不锈钢 | 内螺纹 | 右 | 开式 | 20 mm | 53 mm | M 20x1.5 | 29 mm | 16 mm | 13 mm | 77 mm | 9° | 31.6 kN | 60 kN |
| SI 25 C | 不锈钢 | 内螺纹 | 右 | 开式 | 25 mm | 64 mm | M 24x2 | 35.5 mm | 20 mm | 17 mm | 94 mm | 7° | 51 kN | 83 kN |
| SI 30 C | 不锈钢 | 内螺纹 | 右 | 开式 | 30 mm | 73 mm | M 30x2 | 40.7 mm | 22 mm | 19 mm | 110 mm | 6° | 66.5 kN | 110 kN |
| SI 35 C 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 35 mm | 82 mm | M 36x3 | 47 mm | 25 mm | 21 mm | 125 mm | 6° | 200 kN | 150 kN |
| SI 40 C 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 40 mm | 92 mm | M 39x3 | 53 mm | 28 mm | 23 mm | 142 mm | 7° | 263 kN | 184 kN |
| SI 45 C 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 45 mm | 102 mm | M 42x3 | 60 mm | 32 mm | 27 mm | 145 mm | 7° | 342 kN | 246 kN |
| SI 50 C 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 50 mm | 112 mm | M 45x3 | 66 mm | 35 mm | 30 mm | 160 mm | 6° | 420 kN | 297 kN |
| SI 60 C 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 60 mm | 135 mm | M 52x3 | 80 mm | 44 mm | 38 mm | 175 mm | 6° | 655 kN | 460 kN |
| SI 70 C 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 70 mm | 160 mm | M 56x4 | 92 mm | 49 mm | 42 mm | 200 mm | 6° | 840 kN | 535 kN |
| SI 80 C 2RS | 不锈钢 | 内螺纹 | 右 | 双端密封 | 80 mm | 180 mm | M 64x4 | 105 mm | 55 mm | 47 mm | 230 mm | 6° | 1.068 kN | 654 kN |
