不锈钢杆端关节轴承（鱼眼接头）

专为高耐腐蚀与重载传动精密打造。海洋工程与工业连杆机构的行业标准件。

立即询价

系列 POS / PHS / SA / SI

材料 304 / 316 / 420 / 440C

公差

H7 / g6

处理

抛光/钝化

概述材料 K系列 E系列英制系列应用产结果质量保证联系我们

材质科学与选型

选择正确的不锈钢牌号对轴承的性能和寿命至关重要。我们提供四种定制牌号，以适应特定的环境和负载要求。

工程师选型建议

在海洋环境中，316 不锈钢比 304 具有更强的抗点蚀和抗缝隙腐蚀能力，是首选方案。

01. 304 不锈钢

通用耐腐蚀标准。强度良好，性价比高。

食品加工

通用工业设备

02. 316 不锈钢

含钼量高，对氯化物（盐分）和酸性介质有卓越的抵抗力。

海洋与近海工程

化工厂

03. 420 不锈钢

马氏体不锈钢，可热处理硬化。强度较高。

高负荷连杆机构

磨损部件

04. 440C 不锈钢

高碳马氏体轴承钢，可达到最高硬度、耐磨性和强度。

滚动轴承元件

高磨损工况

/ K系列（公制）

工业通用的标准传动组件。
K 系列杆端关节轴承符合 ISO 12240-4 K 系列尺寸标准。在国内也被广泛称为一般级 (POS/PHS) 系列。

标准ISO 12240-4 尺寸

抗高频振动设计

可选旋向： 右旋 (默认) / 左旋 (L)

PTFE 自润滑衬垫或带注油嘴

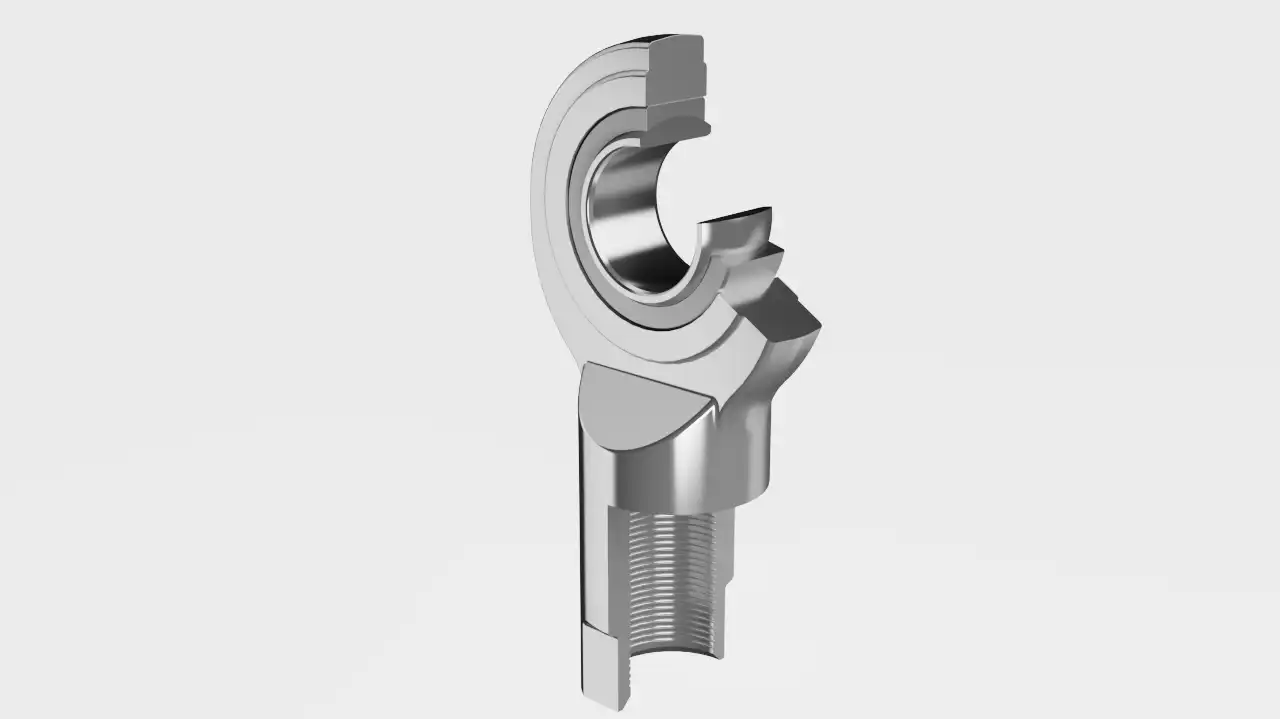

STAINLESS STEEL ROD ENDS SERIES K SI..C SERIES

不锈钢304/316

Designation	Bore diameter, inner ring	Thread Thickness	Width, inner ring	Housing length. total	Basic dynamic load rating
SA 5 C	5 mm	M 5×0.8	6 mm	46.5 mm	3.4 kN
SA 6 C	6 mm	M 6×1	6 mm	46.5 mm	3.6 kN
SA 8 C	8 mm	M 8×1.25	8 mm	54 mm	5.85 kN
SA 10 C	10 mm	M 10×1.5	9 mm	62.5 mm	8.65 kN
SA 12 C	12 mm	M 12×1.75	10 mm	71 mm	11.4 kN
SA 15 C	15 mm	M 14×2	12 mm	83 mm	17.6 kN
SA 17 C	17 mm	M 16×2	14 mm	92 mm	22.4 kN
SA 20 C	20 mm	M 20×1.5	16 mm	104.5 mm	31.5 kN
SA 25 C	25 mm	M 24×2	20 mm	126 mm	51 kN
SA 30 C	30 mm	M 30×2	22 mm	146.5 mm	65.5 kN
SA 30 C 2RS	30 mm	M 30×2	22 mm	146.5 mm	65.5 kN
SA 35 C 2RS	35 mm	M 36×3	25 mm	181 mm	213 kN
SA 40 C 2RS	40 mm	M 39×3	28 mm	196 mm	266 kN
SA 45 C 2RS	45 mm	M 42×3	32 mm	218 mm	342 kN
SA 50 C 2RS	50 mm	M 45×3	35 mm	241 mm	418 kN
SA 60 C 2RS	60 mm	M 52×3	44 mm	277.5 mm	660 kN
SA 70 C 2RS	70 mm	M 56×4	49 mm	315 mm	836 kN
SA 80 C 2RS	80 mm	M 64×4	55 mm	360 mm	1083 kN

Designation	Bore diameter, inner ring	Thread Thickness	Width, inner ring	Housing length. total	Basic dynamic load rating
SI 5 C	5 mm	M 5×0.8	6 mm	40.5 mm	3.4 kN
SI 6 C	6 mm	M 6×1	6 mm	40.5 mm	3.6 kN
SI 8 C	8 mm	M 8×1.25	8 mm	48 mm	5.85 kN
SI 10 C	10 mm	M 10×1.5	9 mm	57.5 mm	8.65 kN
SI 12 C	12 mm	M 12×1.75	10 mm	67 mm	11.4 kN
SI 15 C	15 mm	M 14×2	12 mm	81 mm	17.6 kN
SI 17 C	17 mm	M 16×2	14 mm	90 mm	22.4 kN
SI 20 C	20 mm	M 20×1.5	16 mm	103.5 mm	31.6 kN
SI 25 C	25 mm	M 24×2	20 mm	126 mm	51 kN
SI 30 C	30 mm	M 30×2	22 mm	146.5 mm	66.5 kN
SI 35 C 2RS	35 mm	M 36×3	25 mm	166 mm	200 kN
SI 40 C 2RS	40 mm	M 39×3	28 mm	188 mm	263 kN
SI 45 C 2RS	45 mm	M 42×3	32 mm	196 mm	342 kN
SI 50 C 2RS	50 mm	M 45×3	35 mm	216 mm	420 kN
SI 60 C 2RS	60 mm	M 52×3	44 mm	242 mm	655 kN
SI 70 C 2RS	70 mm	M 56×4	49 mm	280 mm	840 kN
SI 80 C 2RS	80 mm	M 64×4	55 mm	320 mm	1068 kN

可选左旋螺纹 (后缀加 “L”，如 SAL 10 C)

SI..C (内螺纹) 对应： INA 型号 GIR..UK / SKF 型号 SI..C;
SI..C-2RS (内螺纹带密封) 对应： INA (GIR..UK 2RS) / SKF (SIA..TE 2RS) SA..C (外螺纹) 对应： INA 型号 GAR..UK / SKF 型号 SA..C
SA..C-2RS (外螺纹带密封) 对应： INA (GAR..UK 2RS) / SKF (SAA..TE 2RS)

/ E系列（公制）

窄断面设计，符合 ISO 12240-4 E 系列标准。常用于欧洲进口机械及汽车连杆机构。相比 K 系列，其球头和外壳设计更窄，允许更大的摆动/倾斜角度。

窄断面设计

更大的错位角度

结构紧凑

精密研磨内圈

STAINLESS STEEL ROD ENDS SERIES E SA..ES SERIES

不锈钢304/316

Designation	Bore diameter, inner ring	Thread Thickness	Width, inner ring	Housing length. total	Basic dynamic load rating
SA 5 E	5 mm	M 5×0.8	6 mm	46.5 mm	3.4 kN
SA 6 E	6 mm	M 6×1	6 mm	46.5 mm	3.4 kN
SA 8 E	8 mm	M 8×1.25	8 mm	54 mm	5.5 kN
SA 10 E	10 mm	M 10×1.5	9 mm	62.5 mm	8.15 kN
SA 12 E	12 mm	M 12×1.75	10 mm	71 mm	10.8 kN
SA 15 ES	15 mm	M 14×2	12 mm	83 mm	17 kN
SA 17 ES	17 mm	M 16×2	14 mm	92 mm	21.2 kN
SA 20 ES	20 mm	M 20×1.5	16 mm	104.5 mm	30 kN
SA 25 ES	25 mm	M 24×2	20 mm	126 mm	48 kN
SA 30 ES	30 mm	M 30×2	22 mm	146.5 mm	62 kN
SA 35 ES	35 mm	M 36×3	25 mm	181 mm	80 kN
SA 40 ES	40 mm	M 39×3	28 mm	196 mm	100 kN
SA 45 ES	45 mm	M 42×3	32 mm	218 mm	127 kN
SA 50 ES	50 mm	M 45×3	35 mm	241 mm	156 kN
SA 60 ES	60 mm	M 52×3	44 mm	277.5 mm	245 kN
SA 70 ES	70 mm	M 56×4	49 mm	315 mm	315 kN
SA 80 ES	80 mm	M 64×4	55 mm	360 mm	400 kN
SA 15 ES 2RS	15 mm	M 14×2	12 mm	83 mm	17 kN
SA 17 ES 2RS	17 mm	M 16×2	14 mm	92 mm	21.2 kN
SA 20 ES 2RS	20 mm	M 20×1.5	16 mm	104.5 mm	30 kN
SA 25 ES 2RS	25 mm	M 24×2	20 mm	126 mm	48 kN
SA 30 ES 2RS	30 mm	M 30×2	22 mm	146.5 mm	62 kN
SA 35 ES 2RS	35 mm	M 36×3	25 mm	181 mm	80 kN
SA 40 ES 2RS	40 mm	M 39×3	28 mm	196 mm	100 kN
SA 45 ES 2RS	45 mm	M 42×3	32 mm	218 mm	127 kN
SA 50 ES 2RS	50 mm	M 45×3	35 mm	241 mm	156 kN
SA 60 ES 2RS	60 mm	M 52×3	44 mm	277.5 mm	245 kN
SA 70 ES 2RS	70 mm	M 56×4	49 mm	315 mm	315 kN
SA 80 ES 2RS	80 mm	M 64×4	55 mm	360 mm	400 kN

Designation	Bore diameter, inner ring	Thread Thickness	Width, inner ring	Housing length. total	Basic dynamic load rating
SI 5 E	5 mm	M 5×0.8	6 mm	40.5 mm	3.4 kN
SI 6 E	6 mm	M 6×1	6 mm	40.5 mm	3.4 kN
SI 8 E	8 mm	M 8×1.25	8 mm	48 mm	5.5 kN
SI 10 E	10 mm	M 10×1.5	9 mm	57.5 mm	8.15 kN
SI 12 E	12 mm	M 12×1.75	10 mm	67 mm	10.8 kN
SI 15 ES	15 mm	M 14×2	12 mm	81 mm	17 kN
SI 17 ES	17 mm	M 16×2	14 mm	90 mm	21.2 kN
SI 20 ES	20 mm	M 20×1.5	16 mm	103.5 mm	30 kN
SI 25 ES	25 mm	M 24×2	20 mm	126 mm	48 kN
SI 30 ES	30 mm	M 30×2	22 mm	146.5 mm	62 kN
SI 35 ES	35 mm	M 36×3	25 mm	166 mm	80 kN
SI 40 ES	40 mm	M 39×3	28 mm	188 mm	100 kN
SI 45 ES	45 mm	M 42×3	32 mm	196 mm	127 kN
SI 50 ES	50 mm	M 45×3	35 mm	216 mm	156 kN
SI 60 ES	60 mm	M 52×3	44 mm	242 mm	245 kN
SI 70 ES	70 mm	M 56×4	49 mm	280 mm	315 kN
SI 80 ES	80 mm	M 64×4	55 mm	320 mm	400 kN
SI 15 ES 2RS	15 mm	M 14×2	12 mm	81 mm	17 kN
SI 17 ES 2RS	17 mm	M 16×2	14 mm	90 mm	21.2 kN
SI 20 ES 2RS	20 mm	M 20×1.5	16 mm	103.5 mm	30 kN
SI 25 ES 2RS	25 mm	M 24×2	20 mm	126 mm	48 kN
SI 30 ES 2RS	30 mm	M 30×2	22 mm	146.5 mm	62 kN
SI 35 ES 2RS	35 mm	M 36×3	25 mm	166 mm	80 kN
SI 40 ES 2RS	40 mm	M 39×3	28 mm	188 mm	100 kN
SI 45 ES 2RS	45 mm	M 42×3	32 mm	196 mm	127 kN
SI 50 ES 2RS	50 mm	M 45×3	35 mm	216 mm	156 kN
SI 60 ES 2RS	60 mm	M 52×3	44 mm	242 mm	245 kN
SI 70 ES 2RS	70 mm	M 56×4	49 mm	280 mm	315 kN
SI 80 ES 2RS	80 mm	M 64×4	55 mm	320 mm	400 kN

可选左旋螺纹 (后缀加 “L”) 及 PTFE 免维护内衬 (后缀加 “E”)

SI..E/ES 对应： INA 型号 GIR..DO / SKF 型号 SI..E/ES;
SI..ES-2RS (内螺纹带密封) 对应： INA (GIR..DO 2RS) / SKF (SIA..ES 2RS) SA..E/ES 对应： INA 型号 GAR..DO / SKF 型号 SA..E/ES;
SA..ES-2RS (外螺纹带密封) 对应： INA (GAR..DO 2RS) / SKF (SAA..ES 2RS)

/ 英制系列

专为北美市场及进口设备设计。
严格遵循英制测量标准，与标准的英制五金件及液压油缸完美匹配。

统一英制螺纹 (UNF)

液压油缸适配

高承载能力

耐腐蚀304/316

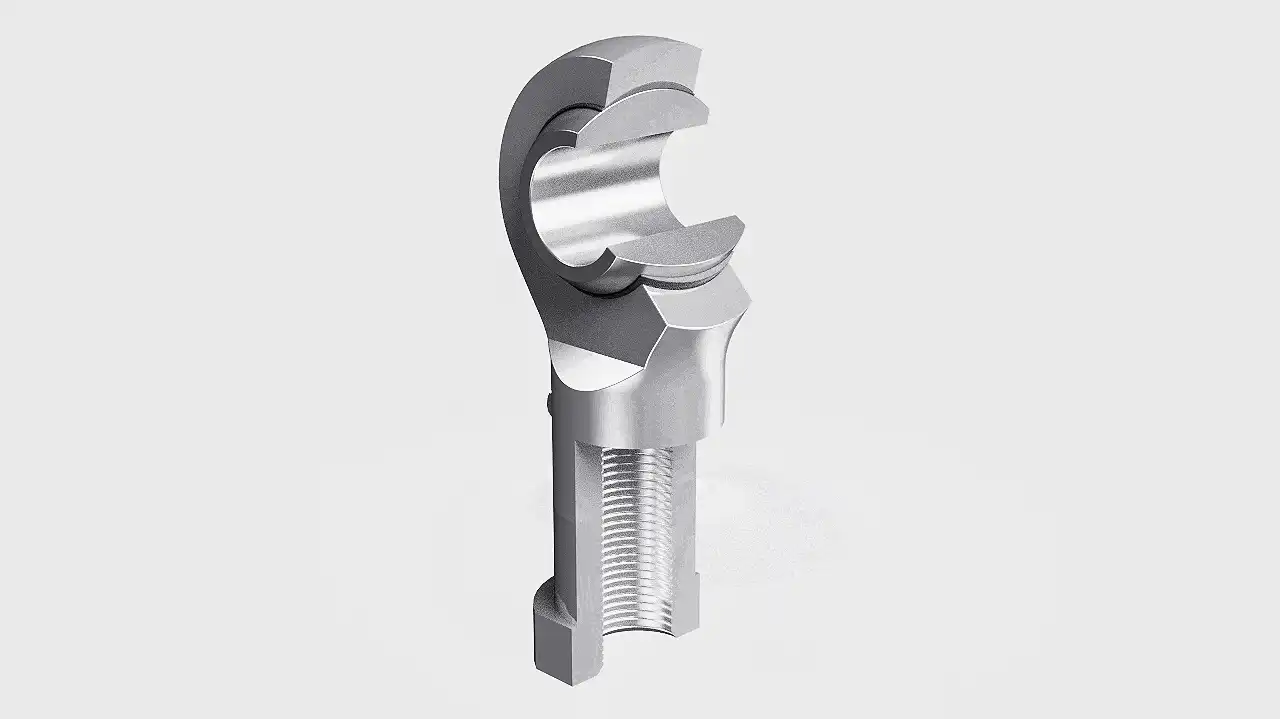

STAINLESS STEEL ROD ENDS INCH PHSB SERIES

不锈钢304/316

Designation	Bore diameter, inner ring	Width, inner ring	Housing length. total	Basic dynamic load rating
POSB 3	0.19 inch.	0.312 inch.	1.536 inch.	0.78 kN
POSB 4	0.25 inch.	0.375 inch.	1.937 inch.	1.03 kN
POSB 5	0.325 inch.	0.437 inch.	2.312 inch.	1.53 kN
POSB 6	0.375 inch.	0.5 inch.	2.438 inch.	2.08 kN
POSB 7	0.4375 inch.	0.562 inch.	2.688 inch.	2.52 kN
POSB 8	0.5 inch.	0.625 inch.	3.094 inch.	3.33 kN
POSB 10	0.625 inch.	0.75 inch.	3.375 inch.	4.5 kN
POSB 12	0.75 inch.	0.875 inch.	3.75 inch.	6.41 kN
POSB 16	1 inch.	1.375 inch.	5.5 inch.	13.3 kN

Designation	Bore diameter, inner ring	Width, inner ring	Housing length. total	Basic dynamic load rating
PHSB 3	0.19 inch.	0.312 inch.	1.38 inch.	0.78 kN
PHSB 4	0.25 inch.	0.375 inch.	1.69 inch.	1.03 kN
PHSB 5	0.325 inch.	0.437 inch.	1.81 inch.	1.53 kN
PHSB 6	0.375 inch.	0.5 inch.	2.13 inch.	2.08 kN
PHSB 7	0.4375 inch.	0.562 inch.	2.38 inch.	2.52 kN
PHSB 8	0.5 inch.	0.625 inch.	2.78 inch.	3.33 kN
PHSB 10	0.625 inch.	0.75 inch.	3.25 inch.	4.5 kN
PHSB 12	0.75 inch.	0.875 inch.	3.75 inch.	6.41 kN
PHSB 16	1 inch.	1.375 inch.	5.5 inch.	13.3 kN

行业应用

食品加工

频繁冲洗和高卫生要求。

建议：优先选用316不锈钢以确保耐化学腐蚀性/耐水性。

海洋与近海工程

极端盐雾和腐蚀性海洋环境。

建议：必须使用 316 不锈钢。建议定期检查密封件状况。

包装机械

高频率循环、24/7 连续运行。

建议：选择免维护系列 (Maintenance-free)，以延长寿命并减少停机维护时间。

赛车改装 / 悬挂连杆

高负荷、高震动、对安全性要求极高。

建议：推荐使用高强度的 17-4 PH 或 9Cr18Mo (440C) 材质。

ISO 9001认证

质量保证与合规性

ISO 9001 认证企业。我们提供质量稳定、一致性受控的不锈钢轴承。全流程材料追溯和规范的检验文档是我们的标准作业程序。

技术文档

材料证书、尺寸报告、RoHS/REACH合规性。

测试与检验

关键配合尺寸 100% 全检。分批次进行载荷能力破坏性测试。

工厂产能

拥有先进的 CNC 车削中心，确保高精度与稳定产能。

查看证书关于我们的工厂

公司认证

我们提供质量稳定、一致性受控的不锈钢轴承。

ISO9001:2015质量管理体系

经认证可生产轴承部件。

AAA级信用企业

以诚信和可靠的商业实践而闻名。

常见问题解答

POS、PHS、SA 和 SI 系列有什么区别？

外螺纹（公头）：通常以 POS 或 SA 开头。

内螺纹（母头）：通常以 PHS 或 SI 开头。
(注：POS/PHS 通常指日韩/亚洲标准的 K 系列；SA/SI 通常指欧洲标准的 E 系列，具体请告知您的安装空间和负载要求，我们会推荐确切的型号。)

你们能提供左旋螺纹 (Left-Hand) 吗？

如何在 304 和 316 不锈钢之间做选择？

420/440C材料有哪些优势？

这些是免维护的吗？需要润滑吗？

您能提供CAD图纸或3D模型吗？

最低订购量和交货周期是多少？

你们支持非标定制（来图加工）吗？

海姆接头与杆端接头——有何区别？
