不锈钢向心关节轴承

重型工业运动的关键枢纽。专为防止在化工及海洋环境中发生锈蚀抱死 (Seizing) 而设计。采用硬化不锈钢制造，具备卓越的耐用性。提供“需润滑型”与“免维护型”两大系列。

立即询价产品目录 PDF

系列 GE..ES / GE..C / GE..ET/ GEG / GEZ

材料 440C / 304 / 316 / PTFE

stainless steel spherical plain bearings

内衬

聚四氟乙烯复合材料

概述材料需润滑型免维护型加宽内圈型英制应用场景质量保证联系我们

材质科学与选型

选择正确的不锈钢牌号对轴承的性能和寿命至关重要。我们提供四种定制牌号，以适应特定的环境和负载要求。

工程师选型建议

在海洋环境中，316 不锈钢比 304 具有更强的抗点蚀和抗缝隙腐蚀能力，是首选方案。

01. 304 不锈钢

通用耐腐蚀标准。强度良好，性价比高。

食品加工

通用工业设备

02. 316 不锈钢

含钼量高，对氯化物（盐分）和酸性介质有卓越的抵抗力。

海洋与近海工程

化工厂

03. 420 不锈钢

马氏体不锈钢，可热处理硬化。强度较高。

高负荷连杆机构

磨损部件

04. 440C 不锈钢

高碳马氏体轴承钢，可达到最高硬度、耐磨性和强度。

滚动轴承元件

高磨损工况

/ 需维护/润滑型（GE..ES）

行业通用的“主力”轴承。
GE..ES 系列不锈钢304作为滑动接触面，需要定期加注润滑脂。专为承受重型静载荷和冲击载荷而设计。

标准ISO 12240-1 尺寸

需要定期润滑

AISI 440C 淬火不锈钢可供使用

重载能力

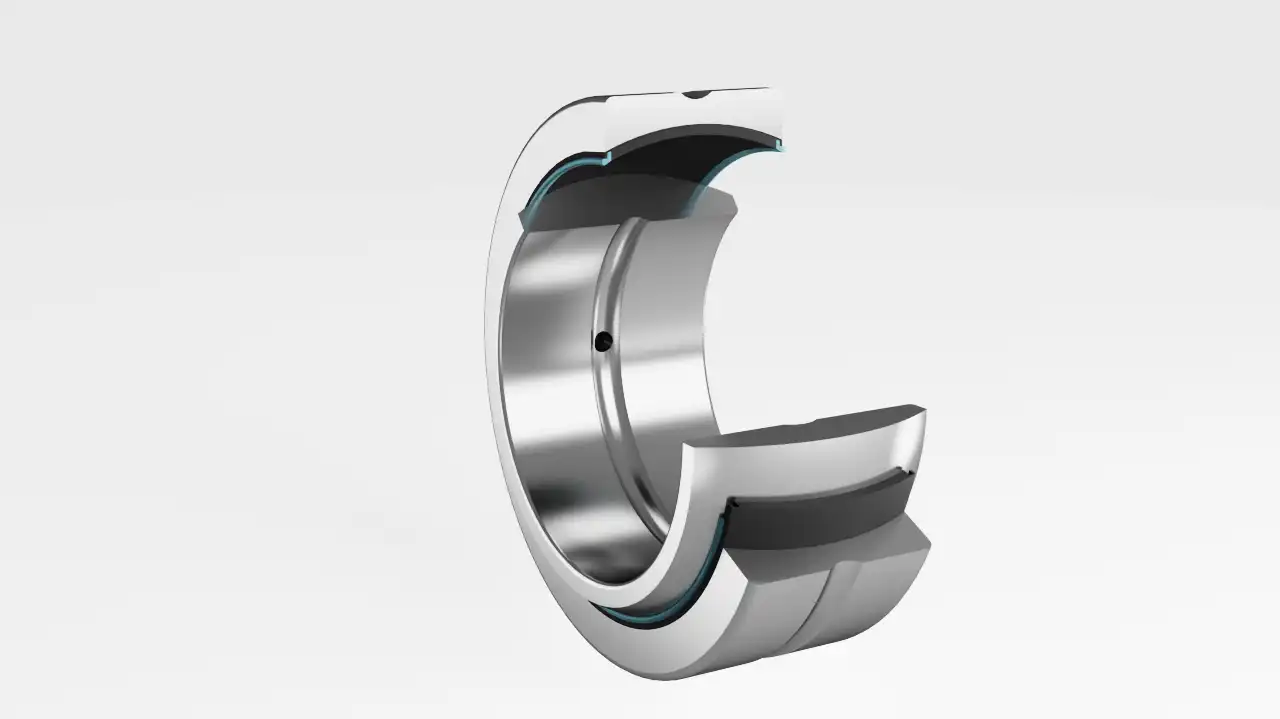

STAINLESS STEEL SPHERICAL PLAIN -BEARINGS Need lubrication GE..ES SERIES

不锈钢440C/304

Designation	Bore diameter	Width, inner ring	Outside diameter	Basic dynamic load rating
SGE 15 ES	15 mm	12 mm	26 mm	17 KN
SGE 16 ES	16 mm	14 mm	30 mm	21 KN
SGE 17 ES	17 mm	14 mm	30 mm	21 KN
SGE 20 ES	20 mm	16 mm	35 mm	30 KN
SGE 25 ES	25 mm	20 mm	42 mm	48 KN
SGE 30 ES	30 mm	22 mm	47 mm	62 KN
SGE 35 ES	35 mm	25 mm	55 mm	80 KN
SGE 40 ES	40 mm	28 mm	62 mm	100 KN
SGE 45 ES	45 mm	32 mm	68 mm	127 KN
SGE 50 ES	50 mm	35 mm	75 mm	156 KN
SGE 60 ES	60 mm	44 mm	90 mm	245 KN
SGE 70 ES	70 mm	49 mm	105 mm	315 KN
SGE 80 ES	80 mm	55 mm	120 mm	400 KN
SGE 90 ES	90 mm	60 mm	130 mm	490 KN
SGE 100 ES	100 mm	70 mm	150 mm	610 KN
SGE 110 ES	110 mm	70 mm	160 mm	655 KN
SGE 120 ES	120 mm	85 mm	180 mm	950 KN
SGE 140 ES	140 mm	90 mm	210 mm	1080 KN
SGE 160 ES	160 mm	105 mm	230 mm	1370 KN
SGE 180 ES	180 mm	105 mm	260 mm	1530 KN

Designation	Bore diameter	Width, inner ring	Outside diameter	Basic dynamic load rating
SGE 15 ES 2RS	15 mm	12 mm	26 mm	17 KN
SGE 16 ES 2RS	16 mm	14 mm	30 mm	21 KN
SGE 17 ES 2RS	17 mm	14 mm	30 mm	21 KN
SGE 20 ES 2RS	20 mm	16 mm	35 mm	30 KN
SGE 25 ES 2RS	25 mm	20 mm	42 mm	48 KN
SGE 30 ES 2RS	30 mm	22 mm	47 mm	62 KN
SGE 35 ES 2RS	35 mm	25 mm	55 mm	80 KN
SGE 40 ES 2RS	40 mm	28 mm	62 mm	100 KN
SGE 45 ES 2RS	45 mm	32 mm	68 mm	127 KN
SGE 50 ES 2RS	50 mm	35 mm	75 mm	156 KN
SGE 60 ES 2RS	60 mm	44 mm	90 mm	245 KN
SGE 70 ES 2RS	70 mm	49 mm	105 mm	315 KN
SGE 80 ES 2RS	80 mm	55 mm	120 mm	400 KN
SGE 90 ES 2RS	90 mm	60 mm	130 mm	490 KN
SGE 100 ES 2RS	100 mm	70 mm	150 mm	610 KN
SGE 110 ES 2RS	110 mm	70 mm	160 mm	655 KN
SGE 120 ES 2RS	120 mm	85 mm	180 mm	950 KN
SGE 140 ES 2RS	140 mm	90 mm	210 mm	1080 KN
SGE 160 ES 2RS	160 mm	105 mm	230 mm	1370 KN
SGE 180 ES 2RS	180 mm	105 mm	260 mm	1530 KN

提供多种清洁选项 (C2、C3)

/ 免维护/自润滑型（GE..C/GE..ET系列）

专为维护困难或无法加油的工况设计。外圈内侧粘结有自润滑 PTFE (特氟龙) 织物衬垫。非常适合食品加工、制药设备及无尘洁净环境。

PTFE 内衬

无需加脂

304/316 外层 + 440C 内层

兼容洁净室环境

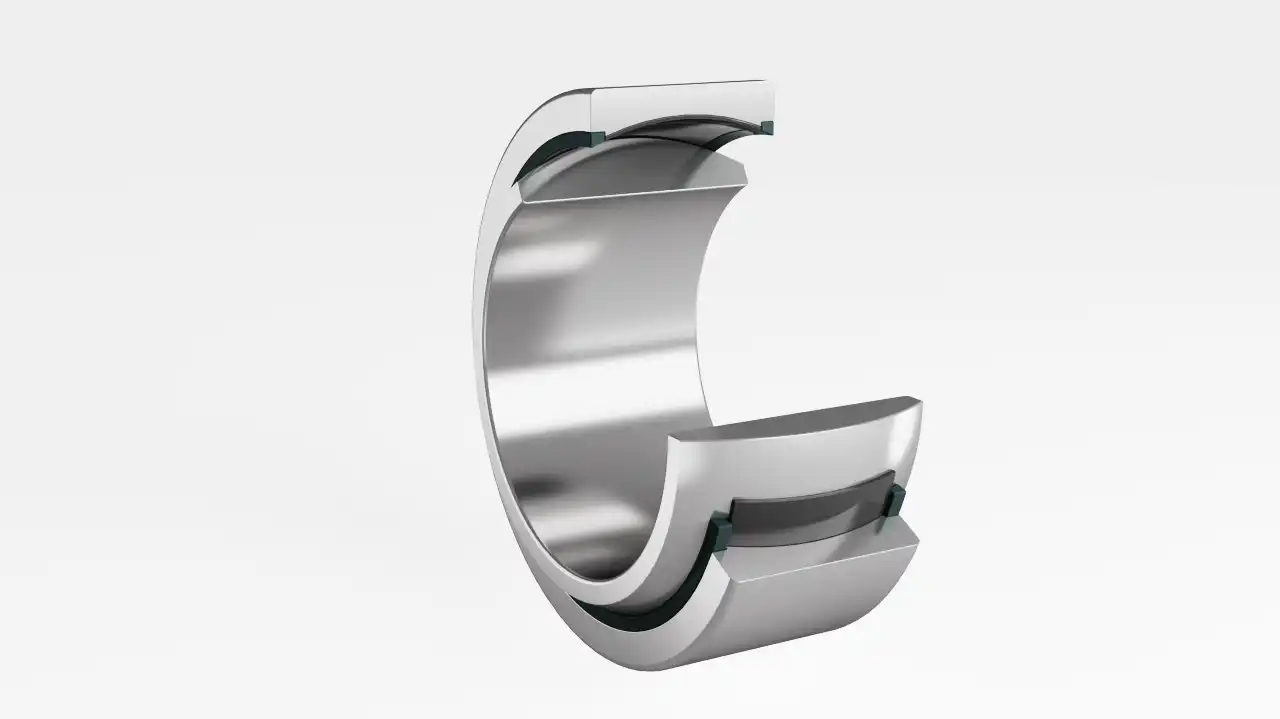

STAINLESS STEEL SPHERICAL PLAIN BEARINGS Maintenance Free GE..UK SERIES

不锈钢440C/304

Designation	Bore diameter	Width, inner ring	Outside diameter	Basic dynamic load rating
SGE 4 C	4 mm	5 mm	12 mm	2.1 KN
SGE 5 C	5 mm	6 mm	14 mm	3.6 KN
SGE 6 C	6 mm	6 mm	14 mm	3.6 KN
SGE 8 C	8 mm	8 mm	16 mm	5.85 KN
SGE 10 C	10 mm	9 mm	19 mm	8.65 KN
SGE 12 C	12 mm	10 mm	22 mm	11.4 KN
SGE 15 C	15 mm	12 mm	26 mm	17.6 KN
SGE 17 C	17 mm	14 mm	30 mm	22.4 KN
SGE 20 C	20 mm	16 mm	35 mm	31.5 KN
SGE 25 C	25 mm	20 mm	42 mm	51 KN
SGE 30 C	30 mm	22 mm	47 mm	65.5 KN

Designation	Bore diameter	Width, inner ring	Outside diameter	Basic dynamic load rating
SGE 17 ET 2RS	17 mm	14 mm	30 mm	30 KN
SGE 20 ET 2RS	20 mm	16 mm	35 mm	41.5 KN
SGE 25 ET 2RS	25 mm	20 mm	42 mm	68 KN
SGE 30 ET 2RS	30 mm	22 mm	47 mm	88 KN
SGE 35 ET 2RS	35 mm	25 mm	55 mm	112 KN
SGE 40 ET 2RS	40 mm	28 mm	62 mm	140 KN
SGE 45 ET 2RS	45 mm	32 mm	68 mm	180 KN
SGE 50 ET 2RS	50 mm	35 mm	75 mm	220 KN
SGE 60 ET 2RS	60 mm	44 mm	90 mm	345 KN
SGE 70 ET 2RS	70 mm	49 mm	105 mm	440 KN
SGE 80 ET 2RS	80 mm	55 mm	120 mm	570 KN
SGE 90 ET 2RS	90 mm	60 mm	130 mm	695 KN
SGE 100 ET 2RS	100 mm	70 mm	150 mm	865 KN
SGE 110 ET 2RS	110 mm	70 mm	160 mm	930 KN
SGE 120 ET 2RS	120 mm	85 mm	180 mm	1340 KN

Designation	Bore diameter	Width, inner ring	Outside diameter	Basic dynamic load rating
SGEG 4 C	4 mm	7 mm	14 mm	3.6 kN
SGEG 5 C	5 mm	9 mm	16 mm	5.8 kN
SGEG 6 C	6 mm	9 mm	16 mm	5.85 kN
SGEG 8 C	8 mm	11 mm	19 mm	8.65 kN
SGEG 10 C	10 mm	12 mm	22 mm	11.4 kN
SGEG 12 C	12 mm	15 mm	26 mm	17.6 kN
SGEG 15 C	15 mm	16 mm	30 mm	22.4 kN
SGEG 17 C	17 mm	20 mm	35 mm	31.5 kN
SGEG 20 C	20 mm	25 mm	42 mm	51 kN
SGEG 25 C	25 mm	28 mm	47 mm	65.5 kN
SGEG 30 C	30 mm	32 mm	55 mm	112 kN

Designation	Bore diameter	Width, inner ring	Outside diameter	Basic dynamic load rating
SGEG 30 ET 2RS	30 mm	32 mm	55 mm	112 kN
SGEG 35 ET 2RS	35 mm	35 mm	62 mm	140 kN
SGEG 40 ET 2RS	40 mm	40 mm	68 mm	180 kN
SGEG 45 ET 2RS	45 mm	43 mm	75 mm	220 kN
SGEG 50 ET 2RS	50 mm	56 mm	90 mm	345 kN
SGEG 60 ET 2RS	60 mm	63 mm	105 mm	440 kN
SGEG 70 ET 2RS	70 mm	70 mm	120 mm	570 kN
SGEG 80 ET 2RS	80 mm	75 mm	130 mm	695 kN
SGEG 90 ET 2RS	90 mm	85 mm	150 mm	865 kN
SGEG 100 ET 2RS	100 mm	85 mm	160 mm	930 kN
SGEG 110 ET 2RS	110 mm	100 mm	180 mm	1340 kN
SGEG 120 ET 2RS	120 mm	115 mm	210 mm	1500 kN
SGEG 140 ET 2RS	140 mm	130 mm	230 mm	1930 kN
SGEG 160 ET 2RS	160 mm	135 mm	260 mm	2160 kN
SGEG 180 ET 2RS	180 mm	155 mm	290 mm	3000 kN

提供多种清洁选项 (C2、C3)

/ 大倾角/加宽内圈型（GEG / GE..LO）

具有加宽的内圈宽度 (B > C)。允许更大的摆动/倾斜角度，且不会与轴承座发生干涉。加宽的内圈设计省去了在液压油缸耳环中安装隔圈 (Spacers) 的麻烦。

加宽内圈设计

大倾角 (High Misalignment Angle)

无需额外隔圈

液压油缸标准配件

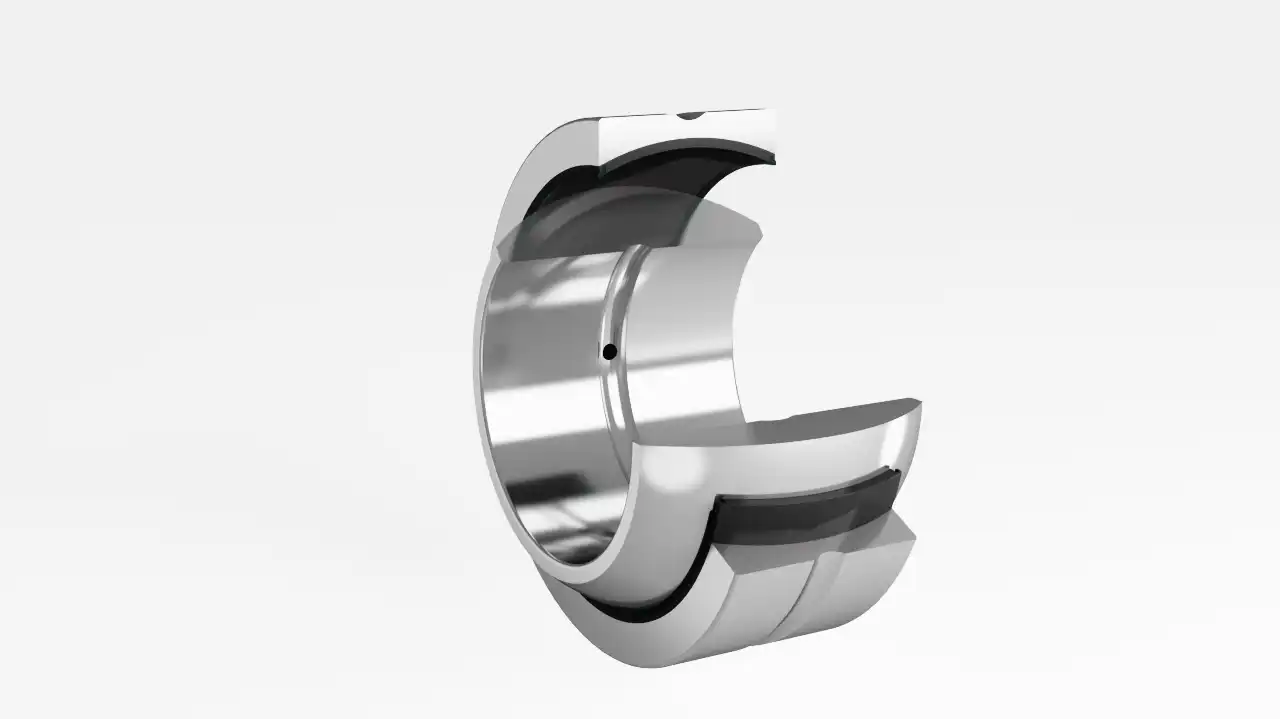

STAINLESS STEEL SPHERICAL PLAIN BEARINGS High Misalignment GEG..ES SERIES geh

不锈钢440C/304

Designation	Bore diameter	Width, inner ring	Outside diameter	Basic dynamic load rating
SGEG 15 ES	15 mm	16 mm	30 mm	21.2 KN
SGEG 17 ES	17 mm	20 mm	35 mm	30 KN
SGEG 20 ES	20 mm	25 mm	42 mm	48 KN
SGEG 25 ES	25 mm	28 mm	47 mm	62 KN
SGEG 30 ES	30 mm	32 mm	55 mm	80 KN
SGEG 35 ES	35 mm	35 mm	62 mm	100 KN
SGEG 40 ES	40 mm	40 mm	68 mm	127 KN
SGEG 45 ES	45 mm	43 mm	75 mm	156 KN
SGEG 50 ES	50 mm	56 mm	90 mm	245 KN
SGEG 60 ES	60 mm	63 mm	105 mm	315 KN
SGEG 70 ES	70 mm	70 mm	120 mm	400 KN
SGEG 80 ES	80 mm	75 mm	130 mm	490 KN
SGEG 90 ES	90 mm	85 mm	150 mm	610 KN
SGEG 100 ES	100 mm	85 mm	160 mm	655 KN
SGEG 110 ES	110 mm	100 mm	180 mm	950 KN
SGEG 120 ES	120 mm	115 mm	210 mm	1080 KN
SGEG 140 ES	140 mm	130 mm	230 mm	1037 KN
SGEG 160 ES	160 mm	135 mm	260 mm	1530 KN
SGEG 180 ES	180 mm	155 mm	290 mm	2120 KN

Designation	Bore diameter	Width, inner ring	Outside diameter	Basic dynamic load rating
SGEG 15 ES 2RS	15 mm	16 mm	30 mm	21.2 KN
SGEG 17 ES 2RS	17 mm	20 mm	35 mm	30 KN
SGEG 20 ES 2RS	20 mm	25 mm	42 mm	48 KN
SGEG 25 ES 2RS	25 mm	28 mm	47 mm	62 KN
SGEG 30 ES 2RS	30 mm	32 mm	55 mm	80 KN
SGEG 35 ES 2RS	35 mm	35 mm	62 mm	100 KN
SGEG 40 ES 2RS	40 mm	40 mm	68 mm	127 KN
SGEG 45 ES 2RS	45 mm	43 mm	75 mm	156 KN
SGEG 50 ES 2RS	50 mm	56 mm	90 mm	245 KN
SGEG 60 ES 2RS	60 mm	63 mm	105 mm	315 KN
SGEG 70 ES 2RS	70 mm	70 mm	120 mm	400 KN
SGEG 80 ES 2RS	80 mm	75 mm	130 mm	490 KN
SGEG 90 ES 2RS	90 mm	85 mm	150 mm	610 KN
SGEG 100 ES 2RS	100 mm	85 mm	160 mm	655 KN
SGEG 110 ES 2RS	110 mm	100 mm	180 mm	950 KN
SGEG 120 ES 2RS	120 mm	115 mm	210 mm	1080 KN
SGEG 140 ES 2RS	140 mm	130 mm	230 mm	1037 KN
SGEG 160 ES 2RS	160 mm	135 mm	260 mm	1530 KN
SGEG 180 ES 2RS	180 mm	155 mm	290 mm	2120 KN

提供多种清洁选项 (C2、C3)

/ 英制系列（GEZ）

专为维护北美设备而生。提供与公制轴承相同的高性能，但严格按照标准英制尺寸制造。是替代进口美标零件的理想选择。

统一英制尺寸

直接替换美标零件

AISI 440C 淬火钢

开式或带密封圈

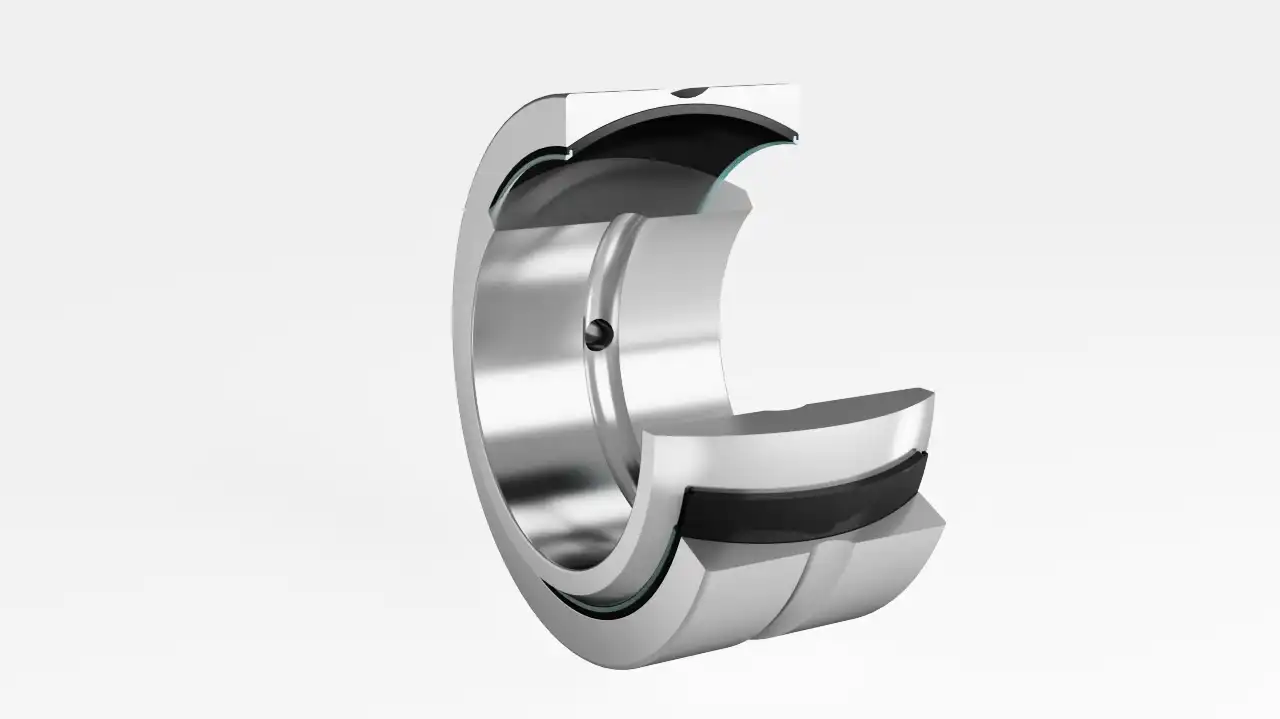

STAINLESS STEEL SPHERICAL PLAIN BEARINGS INCH GEZ ES SERIES

不锈钢440C/304

Designation	Bore diameter	Width, inner ring	Outside diameter	Basic dynamic load rating
GEZ 12 ES	0.5 inc.	0.437 inc.	0.875 inc.	13.7 kN
GEZ 15 ES	0.625 inc.	0.547 inc.	1.062 inc.	22 kN
GEZ 19 ES	0.75 inc.	0.659 inc.	1.250 inc.	31.5 kN
GEZ 22 ES	0.875 inc.	0.765 inc.	1.437 inc.	42.5 kN
GEZ 25 ES	1 inc.	0.875 inc.	1.625 inc.	54 kN
GEZ 31 ES	1.25 inc.	1.093 inc.	2 inc.	86.5 kN
GEZ 34 ES	1.375 inc.	1.187 inc.	2.187 inc.	102 kN
GEZ 38 ES	1.5 inc.	1.321 inc.	2.437 inc.	122 kN
GEZ 44 ES	1.75 inc.	1.531 inc.	2.812 inc.	170 kN
GEZ 50 ES	2 inc.	1.75 inc.	3.187 inc.	224 kN
GEZ 57 ES	2.25 inc.	1.969 inc.	3.562 inc.	280 kN
GEZ 63 ES	2.5 inc.	2.187 inc.	3.937 inc.	355 kN
GEZ 69 ES	2.75 inc.	2.406 inc.	4.375 inc.	375 kN
GEZ 76 ES	3 inc.	2.625 inc.	4.750 inc.	500 kN
GEZ 82 ES	3.25 inc.	2.844 inc.	5.125 inc.	600 kN
GEZ 88 ES	3.5 inc.	3.062 inc.	5.5 inc.	680 kN
GEZ 95 ES	3.75 inc.	3.281 inc.	5.875 inc.	780 kN
GEZ 101 ES	4 inc.	3.5 inc.	6.25 inc.	900 kN
GEZ 107 ES	4.25 inc.	3.719 inc.	6.625 inc.	1000 kN
GEZ 114 ES	4.5 inc.	3.937 inc.	7 inc.	1120 kN
GEZ 120 ES	4.75 inc.	4.156 inc.	7.375 inc.	1250 kN
GEZ 127 ES	5 inc.	4375 inc.	7.75 inc.	1400 kN
GEZ 152 ES	6 inc.	4.75 inc.	8.75 inc.	1730 kN

Designation	Bore diameter	Width, inner ring	Outside diameter	Basic dynamic load rating
GEZ 19 ES 2RS	0.75 inc.	0.659 inc.	1.250 inc.	31.5 kN
GEZ 22 ES 2RS	0.875 inc.	0.765 inc.	1.437 inc.	42.5 kN
GEZ 25 ES 2RS	1 inc.	0.875 inc.	1.625 inc.	54 kN
GEZ 31 ES 2RS	1.25 inc.	1.093 inc.	2 inc.	86.5 kN
GEZ 34 ES 2RS	1.375 inc.	1.187 inc.	2.187 inc.	102 kN
GEZ 38 ES 2RS	1.5 inc.	1.321 inc.	2.437 inc.	122 kN
GEZ 44 ES 2RS	1.75 inc.	1.531 inc.	2.812 inc.	170 kN
GEZ 50 ES 2RS	2 inc.	1.75 inc.	3.187 inc.	224 kN
GEZ 57 ES 2RS	2.25 inc.	1.969 inc.	3.562 inc.	280 kN
GEZ 63 ES 2RS	2.5 inc.	2.187 inc.	3.937 inc.	355 kN
GEZ 69 ES 2RS	2.75 inc.	2.406 inc.	4.375 inc.	375 kN
GEZ 76 ES 2RS	3 inc.	2.625 inc.	4.750 inc.	500 kN
GEZ 82 ES 2RS	3.25 inc.	2.844 inc.	5.125 inc.	600 kN
GEZ 88 ES 2RS	3.5 inc.	3.062 inc.	5.5 inc.	680 kN
GEZ 95 ES 2RS	3.75 inc.	3.281 inc.	5.875 inc.	780 kN
GEZ 101 ES 2RS	4 inc.	3.5 inc.	6.25 inc.	900 kN
GEZ 107 ES 2RS	4.25 inc.	3.719 inc.	6.625 inc.	1000 kN
GEZ 114 ES 2RS	4.5 inc.	3.937 inc.	7 inc.	1120 kN
GEZ 120 ES 2RS	4.75 inc.	4.156 inc.	7.375 inc.	1250 kN
GEZ 127 ES 2RS	5 inc.	4.375 inc.	7.75 inc.	1400 kN
GEZ 152 ES 2RS	6 inc.	4.75 inc.	8.75 inc.	1730 kN

提供多种清洁选项 (C2、C3)

行业应用

食品加工

频繁冲洗和高卫生要求。

建议：优先选用316不锈钢以确保耐化学腐蚀性/耐水性。

海洋与近海工程

极端盐雾和腐蚀性海洋环境。

建议：必须使用 316 不锈钢。建议定期检查密封件状况。

包装机械

高频率循环、24/7 连续运行。

建议：选择免维护系列 (Maintenance-free)，以延长寿命并减少停机维护时间。

赛车改装 / 悬挂连杆

高负荷、高震动、对安全性要求极高。

建议：推荐使用高强度的 17-4 PH 或 9Cr18Mo (440C) 材质。

ISO 9001认证

质量保证与合规性

ISO 9001 认证企业。我们提供质量稳定、一致性受控的不锈钢轴承。全流程材料追溯和规范的检验文档是我们的标准作业程序。

技术文档

材料证书、尺寸报告、RoHS/REACH合规性。

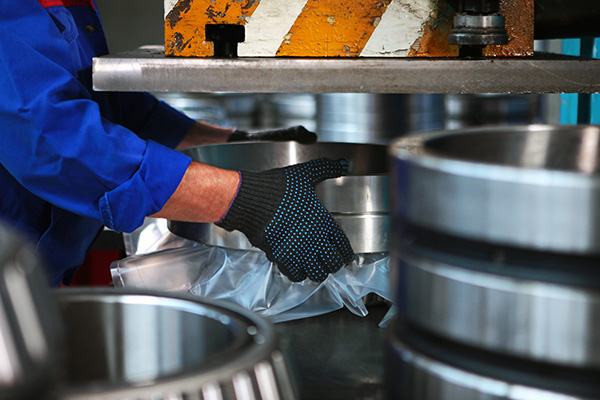

测试与检验

关键配合尺寸 100% 全检。分批次进行载荷能力破坏性测试。

工厂产能

拥有先进的 CNC 车削中心，确保高精度与稳定产能。

查看证书关于我们的工厂

公司认证

我们提供质量稳定、一致性受控的不锈钢轴承。

ISO9001:2015质量管理体系

经认证可生产轴承部件。

AAA级信用企业

以诚信和可靠的商业实践而闻名。

常见问题解答

GE..ES 系列和 GE..C 系列有什么区别？

GE..ES (需维护型): 采用标准的钢对钢 (Steel-on-Steel) 设计，内圈和外圈均为硬化不锈钢。它具有极高的承载能力，适合承受重型静载荷或冲击载荷，但必须定期加注润滑脂。

GE..C (免维护型): 外圈内侧带有自润滑 PTFE (聚四氟乙烯) 复合衬垫。它无需加油，非常适合润滑困难、无法加油或对清洁度有严格要求的工况。

什么时候应该选择 GEG (加宽内圈) 系列？

你们提供英制尺寸的关节轴承吗？

为什么内圈要使用 440C (9Cr18Mo) 不锈钢？

440C (国标 9Cr18Mo) 是一种高碳马氏体不锈钢，热处理后硬度可达 HRC 58-60。
作为轴承的内圈，必须具备这种高硬度才能在重载下抵抗磨损和变形。相比之下，304 等奥氏体不锈钢质地较软，无法作为轴承滚道承受高强度的接触应力。
(当然，材质的选择最终取决于您的实际应用工况，我们可根据需求调整。)

针对潮湿环境，是否有带密封圈的版本？

PTFE 免维护轴承的工作温度范围是多少？

这些轴承能承受动载荷 (Dynamic Loads) 吗？
