用于导轨、凸轮传动、分度系统和冲洗机械的工业螺栓型凸轮从动器。已发布 KR 和 NUKR 尺寸；KRV、KRE、KRVE、PWKR、PWKRE 与 CF 按图纸审核。
区分已发布的目录尺寸与需要确认图纸的可配置系列。
| 系列 | 滚动体结构 | 安装 | 目录状态 |
|---|---|---|---|
| KR / KR..PP | 带保持架滚针 | 同心螺纹螺栓 | 已发布尺寸 |
| NUKR | 满装滚子 | 同心螺纹螺栓 | 已发布尺寸 |
| CF 及其他变体 | 按应用确认 | 同心或偏心螺栓 | 图纸审核 |
下表列出 KR 和 NUKR 尺寸，其他系列可按型号或图纸询价。
KR / KR..PP 已发布；KRV / KRE / KRVE 按图纸审核

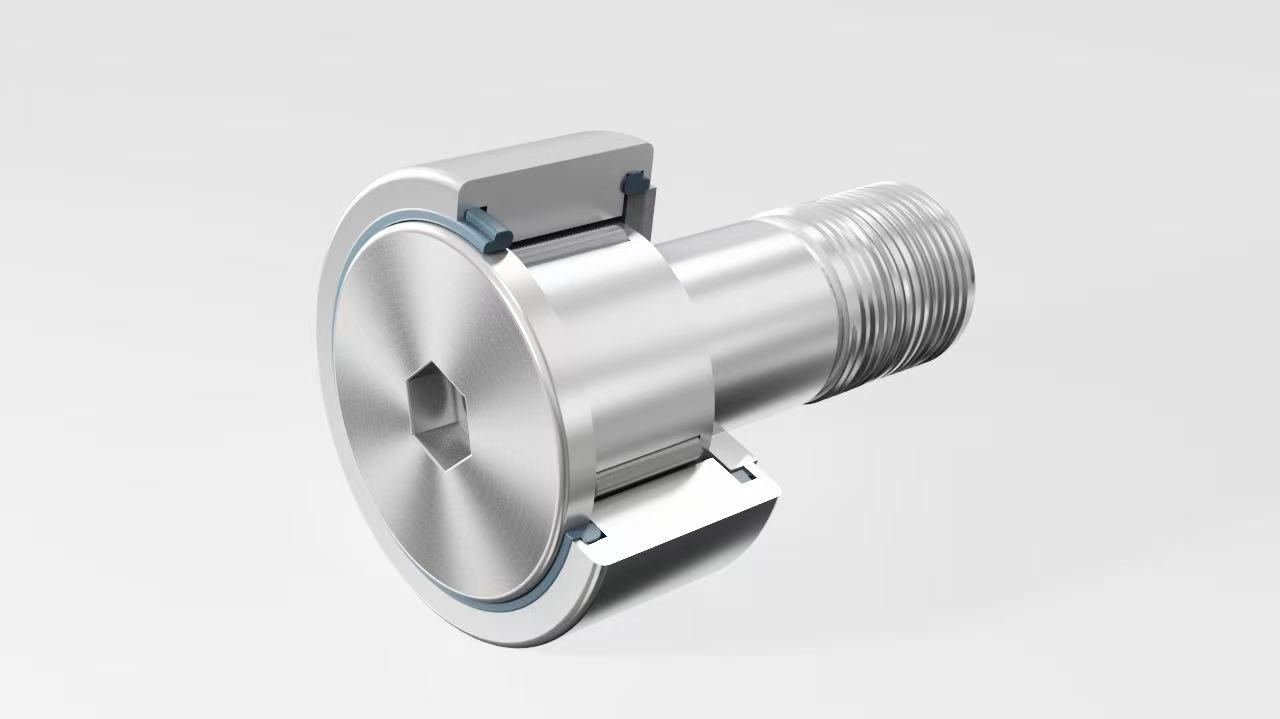

用于凸轮机构、导向槽和轨随组件的紧凑型螺栓滚针滚轮。技术表仅包含经过验证的 KR 与 KR..PP 尺寸。
KR 采用带保持架滚针和一体式同心螺栓。PP 是该系列的密封环后缀。下表不包含 KRV、KRE 与 KRVE。
用于包装机、灌装设备、分度台、导轨和紧凑型自动化机构。
NUKR 已发布；NUKRE / PWKR..2RS / PWKRE..2RS 按图纸审核
用于较高径向载荷和冲击载荷的螺栓安装滚轮。技术表仅包含经过验证的 NUKR 尺寸。
NUKR 是高负载轴式滚轮，NUKRE 和 PWKRE 通过偏心轴调整与轨道的接触。
用于输送机导轨、机器人搬运、金属加工及承受较高径向或冲击载荷的自动化设备。

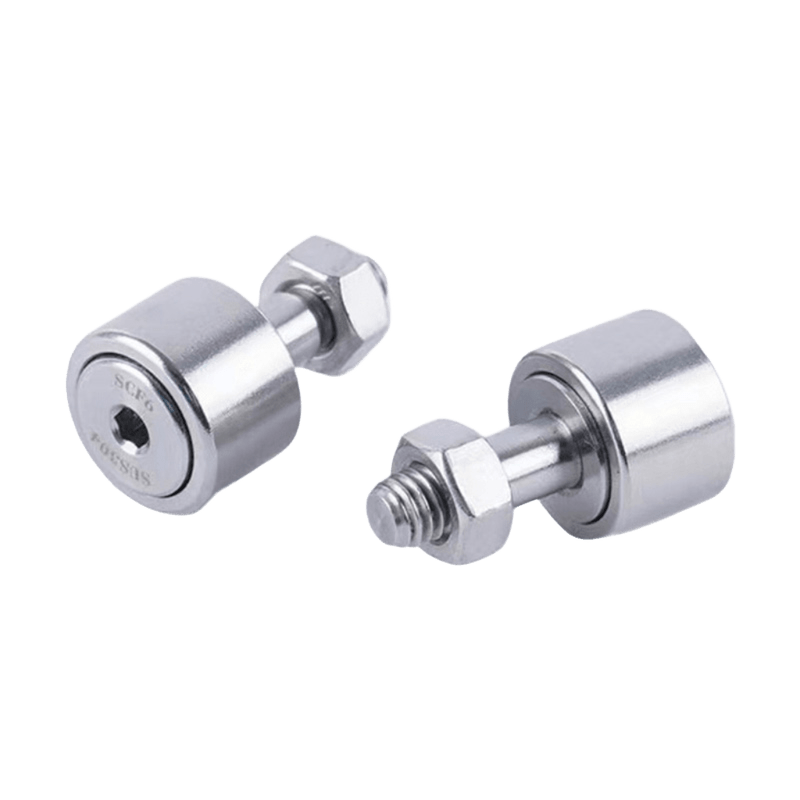

CF / CF-A / CF-AB 及按应用确认的 CF 变体
CF 属于螺栓型凸轮从动器。材料、密封、外圈轮廓、润滑和尺寸需按完整型号或图纸确认。
请提供完整 CF 型号、不锈钢牌号、配合轨道条件、载荷、速度及安装图，以确认互换性与可制造性。
技术确认后用于工业凸轮板、导轨、搬运设备和紧凑型自动化。
应先按安装结构选择；两者可能在相似轨道上运行，但并非同一种轴承形式。
| 选择项 | 凸轮从动器 | 支承型滚轮 |
|---|---|---|
| 安装 | 一体式螺纹螺栓 | 内孔 / 内圈安装在独立轴上 |
| 典型系列 | KR、NUKR、PWKR、CF | NATR、NATV、NUTR、PWTR |
| 调节 | 同心或偏心螺栓 | 由轴和安装结构控制 |
| 典型用途 | 凸轮板和导轨 | 安装在轴或销上的滚轮 |
耐腐蚀性必须与滚动接触硬度平衡。不锈钢产品并不意味着所有部件都应使用 304 或 316。
| 材料等级 | 说明 |
|---|---|
| 滚动接触用硬化不锈钢滚动接触 | 滚动接触用硬化不锈钢 在滚道磨损和疲劳为主要因素时，采用经过硬化的马氏体不锈钢，例如合适的 440C 级材料。 |
| 按部件选择硬化牌号载荷路径 | 按部件选择硬化牌号 滚子需要硬化不锈钢；螺栓可根据强度和几何采用 420、440C、17-4PH 或其他合格牌号。 |
| 适当位置使用 304 / 316环境暴露 | 适当位置使用 304 / 316 侧垫圈、法兰和其他非滚道外露部件可在耐腐蚀优先时评估奥氏体不锈钢。 |
关于螺栓型系列、后缀、安装与不锈钢材料的技术说明。
凸轮从动器带一体式螺纹螺栓；支承型滚轮带内孔或内圈，安装在独立轴或销上。
PP 是 KR/KRV 滚针滚轮的密封环后缀，2RS 表示 PWKR 的接触式密封。适用性还取决于速度、温度、清洗化学品和安装环境。
表格包含 KR 和 NUKR；KRV、KRE、KRVE、PWKR 和 CF 请联系我们。
适用于优先采用一体式螺纹安装的导向运动。
