不锈钢
叉形接头

用于气动液压缸、液压油缸和耐腐蚀连杆组件的各类型不锈钢叉形接头。

FK：DIN 71752 / ISO 8140
FT：外螺纹叉头
FK..CN：CNOMO 式气缸叉端
304 / 316L 来图确认

查看目录

产品列表

浏览我们的 DIN 和 ISO 标准不锈钢叉形接头与叉形件，比较内螺纹、外螺纹和 CNOMO 气缸叉形配置。

螺纹孔叉形接头

FK 系列 - DIN 71752 / ISO 8140 CETOP

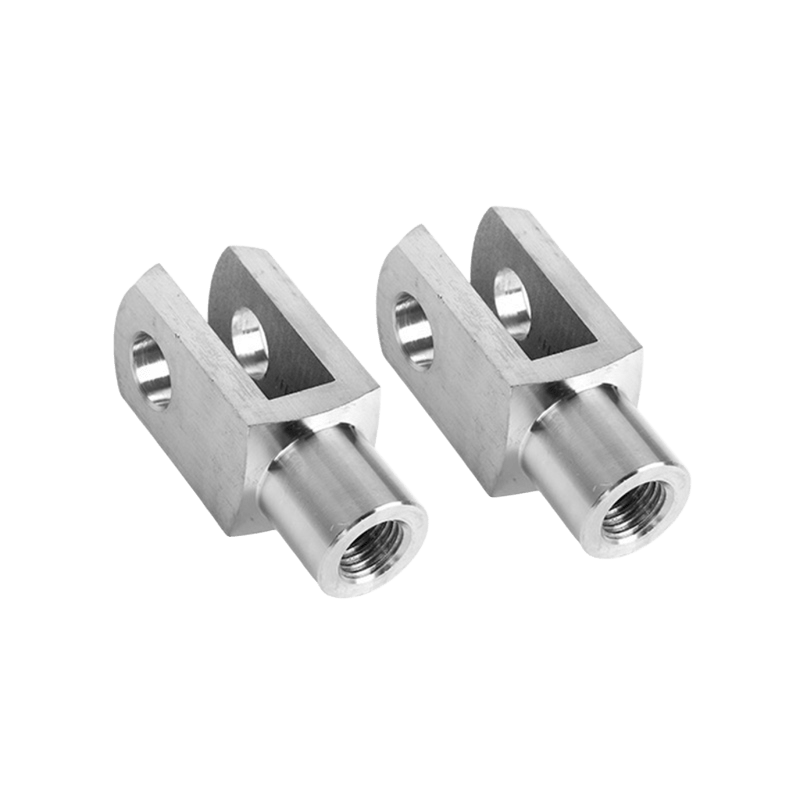

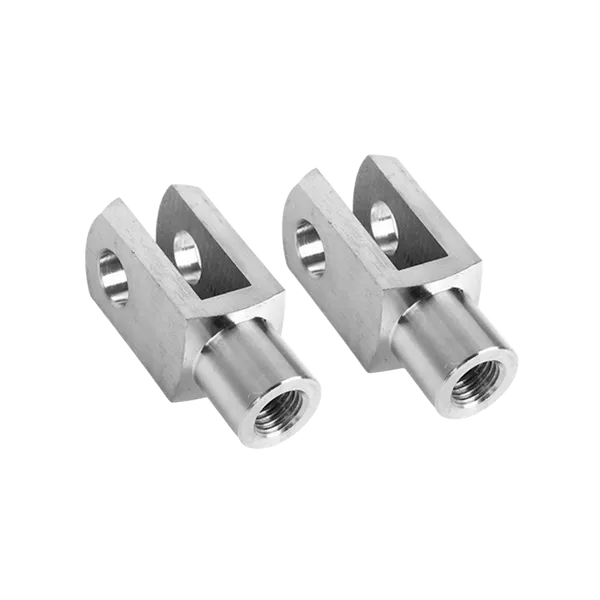

FK 不锈钢叉形接头是内螺纹叉头，用于气缸杆端和需要销装叉形连接的连杆位置。

常见命名: 在北美通常称为杆端叉形接头或叉形端，在欧洲工程文档中则称为叉形件或叉形头。
内螺纹安装: 螺纹孔承接配合杆或气缸连接，叉形侧用于容纳叉形销。
不锈钢五金评估: 可用 304、316L、钝化、销、夹子及定制图纸要求评估不锈钢叉形接头尺寸。

结构与类型

FK 系列是带内螺纹和销孔的不锈钢叉头。它通过代号、孔径 d、螺纹 d2、叉宽、叉长以及配合销或夹子结构进行选择。

内螺纹叉头
DIN 71752 / ISO 8140 CETOP 基准
左旋螺纹版本可通过后缀 L 评估

技术规格

叉形接头 - 技术规格
型号	d (mm)	螺纹 d2	g (mm)	L1 (mm)	L2 (mm)	L3 (mm)	重量 (kg)
FK 4X8	4	M4 x 0.7	8	21	16	6	0.005
FK 4X16	4	M4 x 0.7	16	29	24	6	0.007
FK 5X10	5	M5 x 0.8	10	26	20	7.5	0.009
FK 5X20	5	M5 x 0.8	20	36	30	7.5	0.013
FK 6X12	6	M6 x 1.0	12	31	24	9	0.015
FK 6X24	6	M6 x 1.0	24	43	36	9	0.021
FK 8X16	8	M8 x 1.25	16	42	32	12	0.037
FK 8X16FG	8	M8 x 1.0	16	42	32	12	0.037
FK 8X32	8	M8 x 1.25	32	58	48	12	0.054
FK 8X32FG	8	M8 x 1.0	32	58	48	12	0.054
FK 10X20	10	M10 x 1.5	20	52	40	15	0.074
FK 10X20FG	10	M10 x 1.25	20	52	40	15	0.074
FK 10X40	10	M10 x 1.5	40	72	60	15	0.116
FK 10X40FG	10	M10 x 1.25	40	72	60	15	0.116
FK 12X24	12	M12 x 1.75	24	62	48	18	0.121
FK 12X24FG	12	M12 x 1.25	24	62	48	18	0.121
FK 12X48	12	M12 x 1.75	48	86	72	18	0.175
FK 12X48FG	12	M12 x 1.25	48	86	72	18	0.175
FK 14X28	14	M14 x 2.0	28	72	56	22.5	0.178
FK 14X28FG	14	M14 x 1.5	28	72	56	22.5	0.178
FK 14X56	14	M14 x 2.0	56	101	85	22.5	0.258
FK 14X56FG	14	M14 x 1.5	56	101	85	22.5	0.258
FK 16X32	16	M16 x 2.0	32	83	64	24	0.282
FK 16X32FG	16	M16 x 1.5	32	83	64	24	0.282
FK 16X64	16	M16 x 2.0	64	115	96	24	0.411
FK 16X64FG	16	M16 x 1.5	64	115	96	24	0.411
FK 18X36	18	M18 x 2.5	36	94	72	27	0.390
FK 18X36FG	18	M18 x 1.5	36	94	72	27	0.390
FK 20X40	20	M20 x 2.5	40	105	80	30	0.55
FK 20X40FG	20	M20 x 1.5	40	105	80	30	0.55
FK 20X80	20	M20 x 2.5	80	145	120	30	0.8
FK 20X80FG	20	M20 x 1.5	80	145	120	30	0.8
FK 25X50	25	M24 x 3.0	50	132	100	36	1.1
FK 25X50FG	25	M24 x 2.0	50	132	100	36	1.1
FK 28X56	28	M27 x 3.0	56	148	112	40	1.5
FK 28X56FG	28	M27 x 2.0	56	148	112	40	1.5
FK 30X54FG	30	M27 x 2.0	54	148	110	40	1.44
FK 30X55	30	M27 x 2	54	148	110	38	1.6
FK 30X60	30	M30 x 3.5	60	160	120	42	1.97
FK 30X60FG	30	M30 x 2.0	60	160	120	42	1.97
FK 35X54FG	35	M36 x 2.0	54	188	144	54	2.93
FK 35X70	35	M36 x 2	72	188	144	40	2.93
FK 35X72	35	M36 x 4.0	72	188	144	54	2.93
FK 35X72FG	35	M36 x 2.0	72	188	144	54	2.93
FK 36X72	36	M36 x 4.0	72	188	144	54	2.93
FK 36X72FG	36	M36 x 2.0	72	188	144	54	2.93
FK 40X84FG	40	M42 x 2.0	84	232	168	63.5	5.64
FK 42X84	42	M42 x 4.5	84	232	168	63.5	5.34
FK 42X84FG	42	M42 x 2.0	84	232	168	63.5	5.34
FK 50X96	50	M48 x 5.0	96	265	192	73	7.86
FK 50X96FG	50	M48 x 2.0	96	265	192	73	7.86

应用

用于气动缸、液压缸、船舶连杆、食品机械护罩、执行器杆，以及暴露于潮湿或冲洗环境的可调推拉组件。

外螺纹叉形端

FT 系列 - 基于 DIN 71752 的叉形几何

FT 不锈钢叉形端使用外螺纹配合叉形结构，可直接安装到配合的内螺纹连杆件中。

外螺纹安装: 外螺纹 d2 支持直接安装到内螺纹杆、块或调节组件中。
紧凑叉形五金: 叉形侧容纳销连接，同时 L4 min 有助于检查啮合长度和安装空间。
替换支持: 发送图纸、螺距、孔径、叉宽、销、夹子和材料要求，即可快速获得报价评估。

结构与类型

FT 系列是叉形接头/叉形端家族的外螺纹版本。它通过孔径 d、外螺纹 d2、叉形几何尺寸、总长和最小螺纹啮合长度进行选择。

外螺纹叉形端
DIN 71752 / ISO 8140 CETOP 基准
适用于配合件带内螺纹的场合

技术规格

叉形接头 - 技术规格
型号	d (mm)	螺纹 d2	g (mm)	L1 (mm)	L2 (mm)	L4 min (mm)	重量 (kg)
FT 6X12	6	M6 x 1.0	12	44	37	15	0.015
FT 8X16	8	M8 x 1.25	16	57	47	20	0.036
FT 10X20	10	M10 x 1.5	20	69	57	25	0.068
FT 12X24	12	M12 x 1.75	24	82	68	30	0.122
FT 14X28	14	M14 x 2.0	28	94	78	35	0.171
FT 16X32	16	M16 x 2.0	32	108	89	40	0.282
FT 20X40	20	M20 x 2.5	40	134	109	50	0.550

应用

用于可调连杆、执行器杆、气缸附件、控制臂，以及偏好外螺纹叉形连接的不锈钢五金组件。

气缸叉件

FK..CN 系列 - ex CNOMO

FK..CN 不锈钢叉件是带孔径范围和静载荷数据的气缸安装叉形端，用于更重的气动或液压缸连接。

面向气缸的尺寸选择: 孔径范围和静载荷等级有助于将叉件与气缸尺寸和安装需求匹配。
叉形端连接: 叉件体在两侧耳板之间支撑叉形销，而不是作为滚动轴承使用。
图纸确认: 替换时请确认孔径范围、销径、螺纹、L1/L2/L3 长度以及现有叉形间隙。

结构与类型

FK..CN 系列沿用 ex CNOMO 样式布局，带内螺纹、叉件体、销孔，并为缸端安装列出静载荷等级。

内螺纹气缸叉件
按源表列出孔径范围
包含静载荷 Co 供选型评估

技术规格

叉形接头 - 技术规格
型号	内径范围 (mm)	d (mm)	螺纹 d2	g (mm)	L1 (mm)	静载荷 Co (kN)	重量 (kg)
FK8X16CN	32	8	M10 x 1.5	16	45	30	0.08
FK12X25CN	40-50	12	M16 x 1.5	25	64	50	0.21
FK16X33CN	63-80	16	M20 x 1.5	33	80	82	0.44
FK20X40CN	100-125	20	M27 x 2.0	40	105	145	0.91
FK25X40CN	160-200	25	M36 x 2.0	40	140	200	1.80

应用

用于气动或液压缸需要不锈钢叉形端安装，且需兼顾耐腐蚀、载荷评估和清晰替换尺寸的场合。

等级选择

材料选择应确认腐蚀暴露、销材料、螺纹咬死风险，以及叉形接头是单独供应还是带销和夹子五金件。

比较材料

材料等级	说明
304一般用途	通用不锈钢叉形五金面向室内潮湿、轻度冲洗和一般耐腐蚀要求的实用不锈钢选项。
316L船舶	船舶与含氯暴露当叉形端面临盐雾、清洁化学物质或更激进腐蚀条件时评估。
Pins / Clips组件	配套不锈钢附件叉形销、夹子、垫圈和配合五金件应作为系统整体检查，避免组件中的薄弱点。

材料等级

说明

304一般用途

通用不锈钢叉形五金

面向室内潮湿、轻度冲洗和一般耐腐蚀要求的实用不锈钢选项。

316L船舶

船舶与含氯暴露

当叉形端面临盐雾、清洁化学物质或更激进腐蚀条件时评估。

Pins / Clips组件

配套不锈钢附件

叉形销、夹子、垫圈和配合五金件应作为系统整体检查，避免组件中的薄弱点。

技术常见问题

关于叉形接头、叉形件、叉形端术语、螺纹选择及报价所需信息的解答。

Clevis、fork head、fork end 和 yoke 是完全相同的术语吗？

这些术语有重叠，但并非所有目录都等同使用。Clevis 常见于 ISO 和北美气缸语境，fork head 常见于 DIN 体系，fork end 更宽泛，cylinder yoke 往往指更重型的气缸叉件。选型应以系列和图纸为准。

这和叉形滚轮（yoke type track roller）是同一个东西吗？

不是。叉形滚轮是安装在轴上或侧支撑之间的滚轮。本页涵盖用于销接缸体和连杆连接的叉形叉形接头/叉形件五金。

哪些信息有助于更快报价？

请提供代号、数量、螺纹尺寸和螺距、孔径或销径、叉宽、L1/L2/L3 尺寸、材料牌号、销/夹子要求，以及任何图纸或样品照片。
