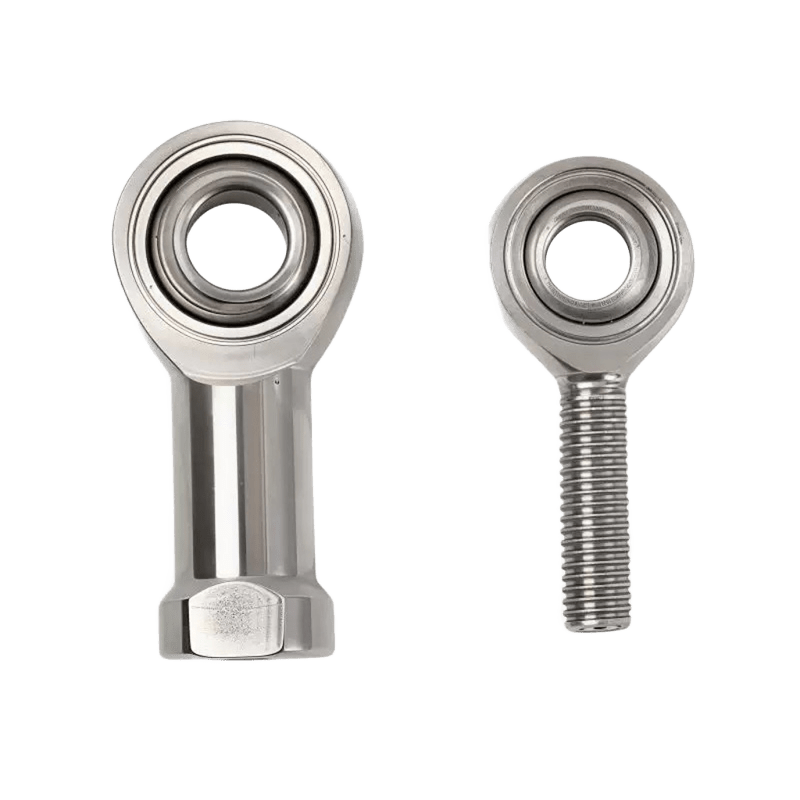

不锈钢
杆端关节轴承

SA / SI..C 属于 ISO 12240-4 尺寸 E 系列。C 后缀表示免维护 PTFE 烧结青铜滑动层；具体不锈钢材料组合需按应用确认。

• C 后缀滑动结构: PTFE 烧结青铜滑动层在适合的载荷、运动和温度条件下无需定期补充润滑。
• 外螺纹和内螺纹: SA 为外螺纹，SI 为内螺纹，并提供相应的右旋和左旋版本。
• 公制尺寸范围: 目录覆盖 M5 至 M64，部分较大尺寸提供 2RS 密封版本。

结构与类型

SA / SI..C 采用 ISO 12240-4 尺寸 E 系列几何和 C 后缀 PTFE 烧结青铜滑动层，无需定期补充润滑。

• SA 外螺纹和 SI 内螺纹
• 提供右旋和左旋版本
• C 后缀表示免维护滑动结构

技术规格

杆端关节轴承 - 技术规格

型号	内径 d (mm)	螺纹	宽度 B (mm)	壳体长度 (mm)	动载荷 C (kN)
SA 5 C	5	M5 x 0.8	6	46.5	3.4
SA 12 C	12	M12 x 1.75	10	71	11.4
SA 25 C	25	M24 x 2	20	126	51
SA 35 C 2RS	35	M36 x 3	25	181	213
SA 60 C 2RS	60	M52 x 3	44	277.5	660
SI 6 C	6	M6 x 1	6	40.5	3.6
SI 15 C	15	M14 x 2	12	81	17.6
SI 25 C	25	M24 x 2	20	126	51
SI 45 C 2RS	45	M42 x 3	32	196	342
SI 80 C 2RS	80	M64 x 4	55	320	1068
SA 5 C	5	M5 x 0.8	6	46.5	3.4
SA 6 C	6	M6 x 1	6	46.5	3.6
SA 8 C	8	M8 x 1.25	8	54	5.85
SA 10 C	10	M10 x 1.5	9	62.5	8.65
SA 12 C	12	M12 x 1.75	10	71	11.4
SA 15 C	15	M14 x 2	12	83	17.6
SA 17 C	17	M16 x 2	14	92	22.4
SA 20 C	20	M20 x 1.5	16	104.5	31.5
SA 25 C	25	M24 x 2	20	126	51
SA 30 C	30	M30 x 2	22	146.5	65.5
SA 30 C 2RS	30	M30 x 2	22	146.5	65.5
SA 35 C 2RS	35	M36 x 3	25	181	213
SA 40 C 2RS	40	M39 x 3	28	196	266
SA 45 C 2RS	45	M42 x 3	32	218	342
SA 50 C 2RS	50	M45 x 3	35	241	418
SA 60 C 2RS	60	M52 x 3	44	277.5	660
SA 70 C 2RS	70	M56 x 4	49	315	836
SA 80 C 2RS	80	M64 x 4	55	360	1083
SI 5 C	5	M5 x 0.8	6	40.5	3.4
SI 6 C	6	M6 x 1	6	40.5	3.6
SI 8 C	8	M8 x 1.25	8	48	5.85
SI 10 C	10	M10 x 1.5	9	57.5	8.65
SI 12 C	12	M12 x 1.75	10	67	11.4
SI 15 C	15	M14 x 2	12	81	17.6
SI 17 C	17	M16 x 2	14	90	22.4
SI 20 C	20	M20 x 1.5	16	103.5	31.6
SI 25 C	25	M24 x 2	20	126	51
SI 30 C	30	M30 x 2	22	146.5	66.5
SI 35 C 2RS	35	M36 x 3	25	166	200
SI 40 C 2RS	40	M39 x 3	28	188	263
SI 45 C 2RS	45	M42 x 3	32	196	342
SI 50 C 2RS	50	M45 x 3	35	216	420
SI 60 C 2RS	60	M52 x 3	44	242	655
SI 70 C 2RS	70	M56 x 4	49	280	840
SI 80 C 2RS	80	M64 x 4	55	320	1068

展开完整尺寸表

应用

用于液压缸端部、执行器杆、船舶连杆、包装机械和工业控制臂，这些场合需要公制接头和更强的摆动支撑。

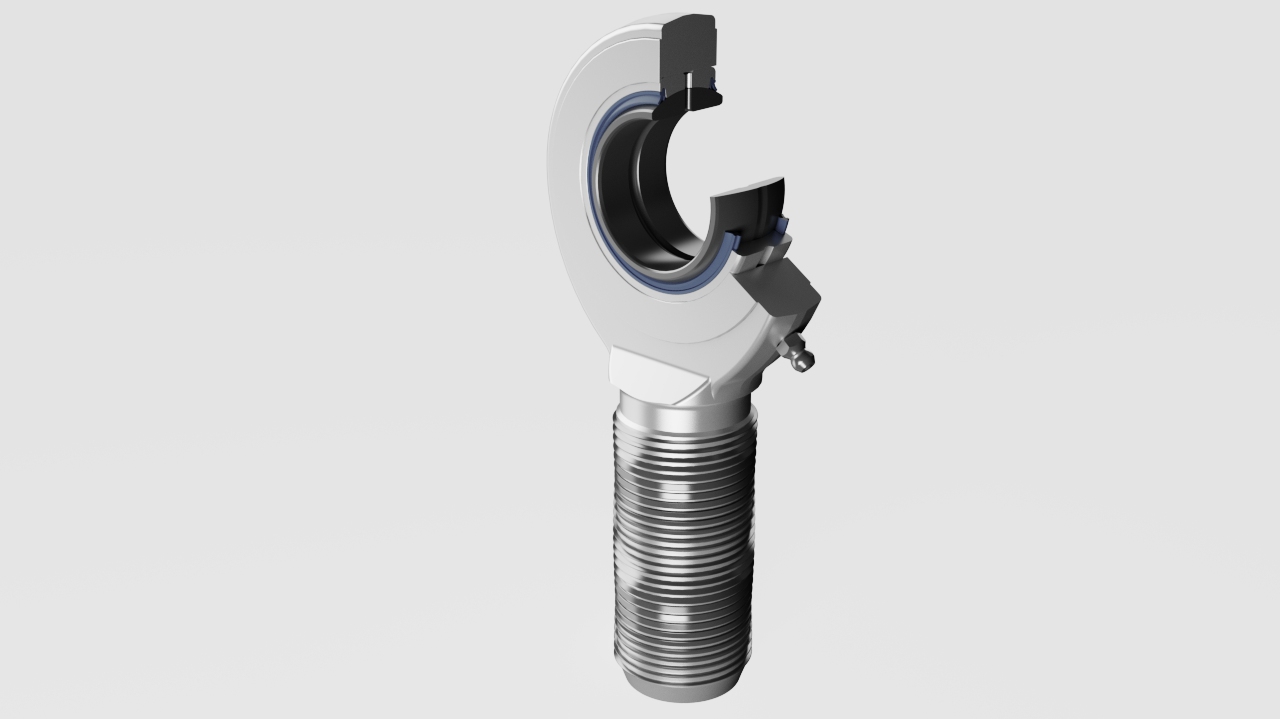

SA / SI..E / ..ES 同样属于 ISO 12240-4 尺寸 E 系列，采用需定期补充润滑的金属对金属滑动接触。

• 需润滑滑动接触: 保持合适的补充润滑周期时，金属对金属接触适用于高载荷摆动。
• 外螺纹和内螺纹类型: SA 外螺纹和 SI 内螺纹配置覆盖了大多数连杆替换需求。
• 不锈钢壳体: 可评估 304、316 及定制不锈钢牌号，用于耐腐蚀机械。

结构与类型

SA / SI..E / ..ES 采用 ISO 12240-4 尺寸 E 系列几何和需润滑的金属对金属滑动界面。

• SA 外螺纹和 SI 内螺纹
• 提供右旋和左旋版本
• 需定期补充润滑；部分尺寸提供 2RS

技术规格

杆端关节轴承 - 技术规格

型号	内径 d (mm)	螺纹	宽度 B (mm)	壳体长度 (mm)	动载荷 C (kN)
SA 5 E	5	M5 x 0.8	6	46.5	3.4
SA 6 E	6	M6 x 1	6	46.5	3.4
SA 8 E	8	M8 x 1.25	8	54	5.5
SA 10 E	10	M10 x 1.5	9	62.5	8.15
SA 12 E	12	M12 x 1.75	10	71	10.8
SA 15 ES	15	M14 x 2	12	83	17
SA 17 ES	17	M16 x 2	14	92	21.2
SA 20 ES	20	M20 x 1.5	16	104.5	30
SA 25 ES	25	M24 x 2	20	126	48
SA 30 ES	30	M30 x 2	22	146.5	62
SA 35 ES	35	M36 x 3	25	181	80
SA 40 ES	40	M39 x 3	28	196	100
SA 45 ES	45	M42 x 3	32	218	127
SA 50 ES	50	M45 x 3	35	241	156
SA 60 ES	60	M52 x 3	44	277.5	245
SA 70 ES	70	M56 x 4	49	315	315
SA 80 ES	80	M64 x 4	55	360	400
SA 15 ES 2RS	15	M14 x 2	12	83	17
SA 17 ES 2RS	17	M16 x 2	14	92	21.2
SA 20 ES 2RS	20	M20 x 1.5	16	104.5	30
SA 25 ES 2RS	25	M24 x 2	20	126	48
SA 30 ES 2RS	30	M30 x 2	22	146.5	62
SA 35 ES 2RS	35	M36 x 3	25	181	80
SA 40 ES 2RS	40	M39 x 3	28	196	100
SA 45 ES 2RS	45	M42 x 3	32	218	127
SA 50 ES 2RS	50	M45 x 3	35	241	156
SA 60 ES 2RS	60	M52 x 3	44	277.5	245
SA 70 ES 2RS	70	M56 x 4	49	315	315
SA 80 ES 2RS	80	M64 x 4	55	360	400
SI 5 E	5	M5 x 0.8	6	40.5	3.4
SI 6 E	6	M6 x 1	6	40.5	3.4
SI 8 E	8	M8 x 1.25	8	48	5.5
SI 10 E	10	M10 x 1.5	9	57.5	8.15
SI 12 E	12	M12 x 1.75	10	67	10.8
SI 15 ES	15	M14 x 2	12	81	17
SI 17 ES	17	M16 x 2	14	90	21.2
SI 20 ES	20	M20 x 1.5	16	103.5	30
SI 25 ES	25	M24 x 2	20	126	48
SI 30 ES	30	M30 x 2	22	146.5	62
SI 35 ES	35	M36 x 3	25	166	80
SI 40 ES	40	M39 x 3	28	188	100
SI 45 ES	45	M42 x 3	32	196	127
SI 50 ES	50	M45 x 3	35	216	156
SI 60 ES	60	M52 x 3	44	242	245
SI 70 ES	70	M56 x 4	49	280	315
SI 80 ES	80	M64 x 4	55	320	400
SI 15 ES 2RS	15	M14 x 2	12	81	17
SI 17 ES 2RS	17	M16 x 2	14	90	21.2
SI 20 ES 2RS	20	M20 x 1.5	16	103.5	30
SI 25 ES 2RS	25	M24 x 2	20	126	48
SI 30 ES 2RS	30	M30 x 2	22	146.5	62
SI 35 ES 2RS	35	M36 x 3	25	166	80
SI 40 ES 2RS	40	M39 x 3	28	188	100
SI 45 ES 2RS	45	M42 x 3	32	196	127
SI 50 ES 2RS	50	M45 x 3	35	216	156
SI 60 ES 2RS	60	M52 x 3	44	242	245
SI 70 ES 2RS	70	M56 x 4	49	280	315
SI 80 ES 2RS	80	M64 x 4	55	320	400

‹123›

应用

用于食品灌装机构、轻工业自动化、气动缸杆、转向连杆和耐腐蚀控制组件。

英制系列用于替换项目和出口机械；表中列出内径、宽度、壳体长度和载荷，螺纹详情需按图纸或样品确认。

• 英制互换: PHSB 和 POSB 系列有助于在不重新设计组件的情况下匹配现有英制连杆位置。
• 外螺纹和内螺纹: POSB 外螺纹和 PHSB 内螺纹样式可从图纸、样品或交叉引用中评估。
• 定制不锈钢选项: 可用于船舶或冲洗环境的 316 不锈钢壳体、440C 内球和 PTFE 衬层结构。

结构与类型

英制系列杆端轴承保留相同的带螺纹杆体和球形轴承功能，同时满足替换和出口设备的英制尺寸要求。

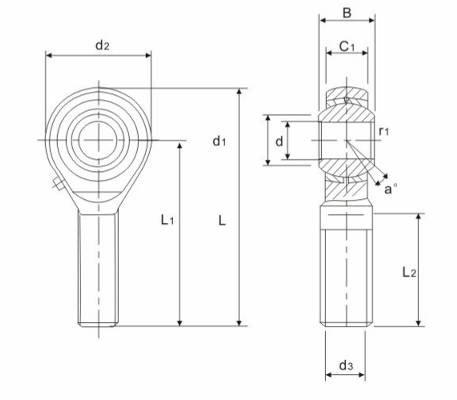

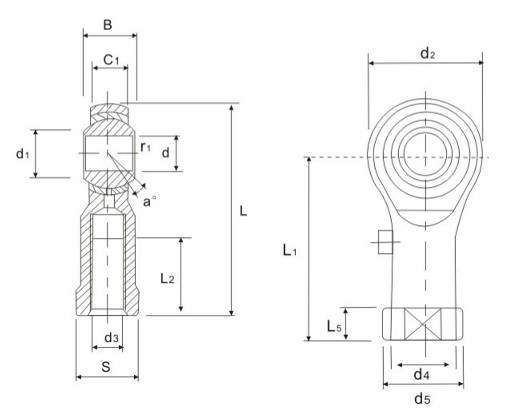

• PHSB 内螺纹和 POSB 外螺纹配置
• 表格列出英制内径、宽度、壳体长度和载荷
• 螺纹、材料和衬层需按图纸或样品确认

技术规格

杆端关节轴承 - 技术规格

型号	内径 d (in)	宽度 B (in)	壳体长度 (in)	动载荷 C (kN)
POSB 3	0.19	0.312	1.536	0.78
POSB 5	0.325	0.437	2.312	1.53
POSB 7	0.4375	0.562	2.688	2.52
POSB 10	0.625	0.75	3.375	4.5
POSB 16	1	1.375	5.5	13.3
PHSB 3	0.19	0.312	1.38	0.78
PHSB 5	0.325	0.437	1.81	1.53
PHSB 7	0.4375	0.562	2.38	2.52
PHSB 10	0.625	0.75	3.25	4.5
PHSB 16	1	1.375	5.5	13.3
POSB 3	0.19	0.312	1.536	0.78
POSB 4	0.25	0.375	1.937	1.03
POSB 5	0.325	0.437	2.312	1.53
POSB 6	0.375	0.5	2.438	2.08
POSB 7	0.4375	0.562	2.688	2.52
POSB 8	0.5	0.625	3.094	3.33
POSB 10	0.625	0.75	3.375	4.5
POSB 12	0.75	0.875	3.75	6.41
POSB 16	1	1.375	5.5	13.3
PHSB 3	0.19	0.312	1.38	0.78
PHSB 4	0.25	0.375	1.69	1.03
PHSB 5	0.325	0.437	1.81	1.53
PHSB 6	0.375	0.5	2.13	2.08
PHSB 7	0.4375	0.562	2.38	2.52
PHSB 8	0.5	0.625	2.78	3.33
PHSB 10	0.625	0.75	3.25	4.5
PHSB 12	0.75	0.875	3.75	6.41
PHSB 16	1	1.375	5.5	13.3

展开完整尺寸表

应用

用于北美替换组件、船舶索具、汽车运动连杆、农业机械，以及围绕英制螺纹标准设计的出口设备。
