浏览整个混合陶瓷深沟轴承系列，查看完整尺寸规格、额定载荷、极限转速和陶瓷球重量。

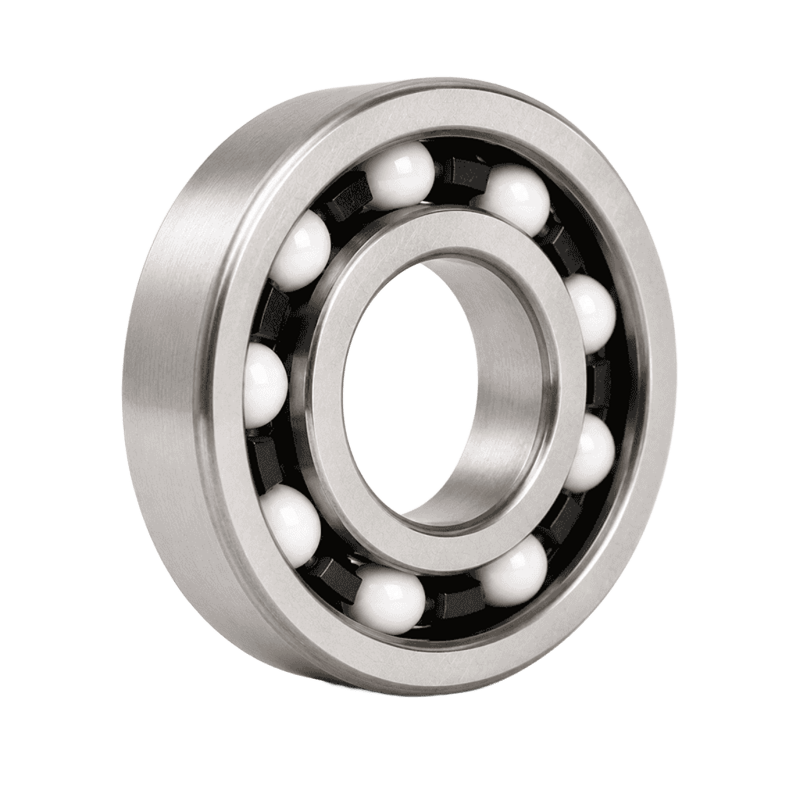

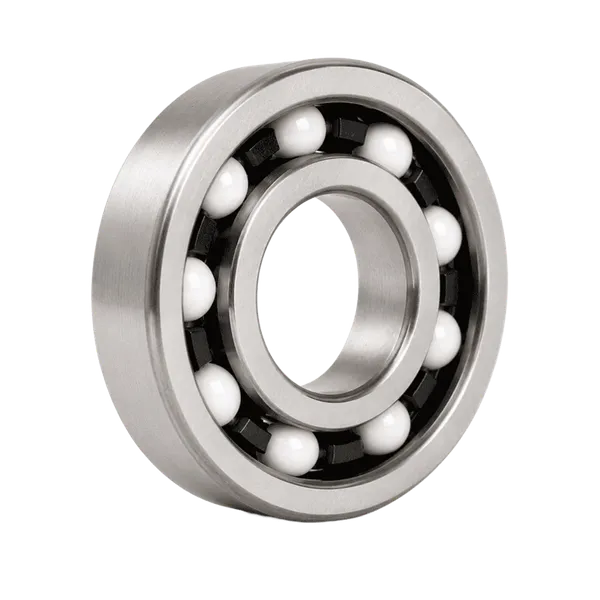

混合陶瓷深沟球轴承

68C / 69C / 60C / 62C / 63C / 64C / 160C 系列

不锈钢混合陶瓷深沟球轴承适用于需要耐腐蚀、更低摩擦和陶瓷球选项、但又不必使用全陶瓷轴承的紧凑旋转位置。

深沟结构: 用于电机、泵、滚轮和一般旋转组件的单列径向轴承结构。
陶瓷球选项: Si3N4 和 ZrO2 球重量分别列出，以支持应用评估和报价。
不锈钢套圈评估: 可根据冲洗、含氯暴露、速度和硬度要求评估套圈牌号。

结构与类型

混合陶瓷轴承将金属内外圈与陶瓷滚动体结合。在本系列中，不锈钢套圈与 Si3N4 或 ZrO2 球组合；与全陶瓷轴承不同，套圈仍为金属。根据球材料和运行条件，这种结构可降低滚动体质量，并有助于与全钢轴承相比减轻电流损伤。

单列深沟球轴承结构
按应用评估不锈钢套圈选项
Si3N4 或 ZrO2 陶瓷球选项，用于低摩擦或腐蚀敏感位置

技术规格

混合陶瓷轴承 - 技术规格
型号	内径 d (mm)	外径 D (mm)	宽度 B (mm)	r min (mm)	da min (mm)	da max (mm)	Da max (mm)	ra max (mm)	ZrO2 重量 (kg)	Si3N4 重量 (kg)
684C	4	9	2.5	0.1	4.8	/	8.2	0.1	0.0005	0.0003
694C	4	11	4	0.15	5.2	/	9.8	0.15	0.0013	0.0007
604C	4	12	4	0.2	5.6	/	10.4	0.2	0.0017	0.0009
624C	4	13	5	0.2	5.6	/	11.4	0.2	0.0023	0.0013
634C	4	16	5	0.3	6	/	14	0.3	0.004	0.0022
685C	5	11	3	0.15	6.2	/	9.8	0.15	0.0009	0.0005
695C	5	13	4	0.2	6.6	/	11.4	0.2	0.0019	0.001
605C	5	14	5	0.2	6.6	/	12.4	0.2	0.0027	0.0015
625C	5	16	5	0.3	7	/	14	0.3	0.0038	0.0021
635C	5	19	6	0.3	7	/	17	0.3	0.0066	0.0036
686C	6	13	3.5	0.15	7.2	/	11.8	0.15	0.0015	0.0008
696C	6	15	5	0.2	7.6	/	13.4	0.2	0.003	0.0016
606C	6	17	6	0.3	8	/	15	0.3	0.0046	0.0025
626C	6	19	6	0.3	8	/	17	0.3	0.0063	0.0034
636C	6	22	7	0.3	8	/	20	0.3	0.0108	0.0058
687C	7	14	3.5	0.15	8.2	/	12.8	0.15	0.0017	0.0009
697C	7	17	5	0.3	9	/	15	0.3	0.004	0.0022
607C	7	19	6	0.3	9	/	17	0.3	0.0059	0.0032
627C	7	22	7	0.3	9	/	20	0.3	0.0098	0.0053
637C	7	26	9	0.3	9	/	24	0.3	0.0185	0.01
688C	8	16	4	0.2	9.6	/	14.4	0.2	0.0025	0.0014
698C	8	19	6	0.3	10	/	17	0.3	0.0056	0.003
608C	8	22	7	0.3	10	/	20	0.3	0.0093	0.005
628C	8	24	8	0.3	10	/	22	0.3	0.013	0.0072
638C	8	28	9	0.3	10	/	26	0.3	0.022	0.012
689C	9	17	4	0.2	10.6	/	15.4	0.2	0.0027	0.0015
699C	9	20	6	0.3	11	/	18	0.3	0.0065	0.0035
609C	9	24	7	0.3	11	/	22	0.3	0.011	0.006
629C	9	26	8	0.3	11	/	24	0.3	0.015	0.0081
639C	9	30	10	0.6	13	/	26	0.6	0.028	0.015
6800C	10	19	5	0.3	12	12	17	0.3	0.004	0.0021
6900C	10	22	6	0.3	12	12.5	20	0.3	0.007	0.0038
6000C	10	26	8	0.3	12	13	24	0.3	0.014	0.0075
6200C	10	30	9	0.6	14	16	26	0.6	0.025	0.013
6300C	10	35	11	0.6	14	16.5	31	0.6	0.04	0.022
6801C	12	21	5	0.3	14	14	19	0.3	0.005	0.0025
6901C	12	24	6	0.3	14	14.5	22	0.3	0.008	0.0042
16001C	12	28	7	0.3	14	/	26	0.3	0.015	0.0079
6001C	12	28	8	0.3	14	15.5	26	0.3	0.017	0.0092
6201C	12	32	10	0.6	16	17	28	0.6	0.028	0.015
6301C	12	37	12	1	17	18	32	1	0.046	0.025
6802C	15	24	5	0.3	17	17	22	0.3	0.005	0.0029
6902C	15	28	7	0.3	17	17	26	0.3	0.012	0.0063
16002C	15	32	8	0.3	17	/	30	0.3	0.021	0.011
6002C	15	32	9	0.3	17	19	30	0.3	0.024	0.013
6202C	15	35	11	0.6	19	20.5	31	0.3	0.035	0.019
6302C	15	42	13	1	20	22.5	37	1	0.064	0.035
6803C	17	26	5	0.3	19	19	24	0.3	0.005	0.0029
6903C	17	30	7	0.3	19	19.5	28	0.3	0.013	0.0071
16003C	17	35	8	0.3	19	/	33	0.3	0.025	0.014
6003C	17	35	10	0.3	19	21.5	33	0.3	0.032	0.017
6203C	17	40	12	0.6	21	23.5	36	0.6	0.052	0.028
6303C	17	47	14	1	22	25.5	42	1	0.087	0.047
6403C	17	62	17	1.1	23.5	/	55.5	1	0.21	0.11
6804C	20	32	7	0.3	22	22.5	30	0.3	0.013	0.007
6904C	20	37	9	0.3	22	24	35	0.3	0.028	0.015
16004C	20	42	8	0.3	22	/	40	0.3	0.037	0.02
6004C	20	42	12	0.6	24	25.5	38	0.6	0.052	0.028
6204C	20	47	14	1	25	26.5	42	1	0.082	0.045
6304C	20	52	15	1.1	26.5	28	45.5	1	0.11	0.06
6404C	20	72	19	1.1	26.5	/	65.5	1	0.31	0.17
6805C	25	37	7	0.3	27	27	35	0.3	0.016	0.009
6905C	25	42	9	0.3	27	28.5	40	0.3	0.032	0.018
16005C	25	47	8	0.3	27	/	45	0.3	0.045	0.025
6005C	25	47	12	0.6	29	30	43	0.6	0.061	0.033
6205C	25	52	15	1	30	32	47	1	0.099	0.054
6305C	25	62	17	1.1	31.5	36	55.5	1	0.18	0.098
6405C	25	80	21	1.5	33	/	72	1.5	0.41	0.22
6806C	30	42	7	0.3	32	32	50	1	0.018	0.01
6906C	30	47	9	0.3	32	34	57	1	0.04	0.022
16006C	30	55	9	0.3	32	42.5	65.5	1	0.067	0.036
6006C	30	55	13	1	35	36.5	53	1	0.089	0.048
6206C	30	62	16	1	35	38.5	60	1	0.15	0.083
6306C	30	72	19	1.1	36.5	42.5	68.5	1	0.27	0.14
6406C	30	90	23	1.5	54	/	82	2	0.57	0.31
6807C	35	47	7	0.3	37	37	45	0.3	0.021	0.011
6907C	35	55	10	0.6	39	39	51	0.6	0.058	0.031
16007C	35	62	9	0.3	37	/	60	0.3	0.082	0.045
6007C	35	62	14	1	40	41.5	57	1	0.12	0.063
6207C	35	72	17	1.1	41.5	44.5	65.5	1	0.22	0.12
6810C	50	65	7	0.3	52	52.5	63	0.3	0.038	0.021
6910C	50	72	12	0.6	54	55	68	0.6	0.1	0.06
16010C	50	80	10	0.6	54	/	76	0.6	0.13	0.07
6010C	50	80	16	1	55	58.5	75	1	0.2	0.11
6210C	50	90	20	1.1	56.5	60	83.2	1	0.35	0.19
6310C	50	110	27	2	59	68	101	2	0.82	0.44
6410C	50	130	31	2.1	61	/	119	2	1.45	0.78
6811C	55	72	9	0.3	57	59	70	0.3	0.06	0.03
6911C	55	80	13	1	60	61.5	75	1	0.15	0.08
16011C	55	90	11	0.6	59	/	86	0.6	0.2	0.11
6011C	55	90	18	1.1	61.5	64	83.5	1	0.29	0.16
6211C	55	100	21	1.5	63	66.5	92	1.5	0.48	0.26
6311C	55	120	29	2	64	72.5	111	2	1.05	0.57
6411C	55	140	33	2.1	66	/	129	2	1.76	0.95
6812C	60	78	10	0.3	62	64	76	0.3	0.08	0.04
6912C	60	85	13	1	65	66	80	1	0.15	0.08

应用

用于小型电机、泵、食品饮料机械、输送机、精密滚轮和冲洗设备，这些场合标准钢轴承可能腐蚀或增加不必要摩擦。

等级选择

混合陶瓷轴承选型应在报价前确认套圈不锈钢牌号、陶瓷球材料、速度、润滑和暴露环境。

比较材料

材料等级	说明
SS Rings套圈材料	不锈钢套圈选项可根据腐蚀暴露、硬度需求和轴承位置评估 304、316、440C 或其他不锈钢套圈牌号。
Si3N4低摩擦	氮化硅陶瓷球低密度陶瓷球通常用于更低滚动质量、更高速度位置和电气绝缘敏感应用。
ZrO2腐蚀评估	氧化锆陶瓷球当应用偏好 ZrO2 特性时，可评估氧化锆陶瓷球用于腐蚀敏感或化学暴露位置。

材料等级

说明

SS Rings套圈材料

不锈钢套圈选项

可根据腐蚀暴露、硬度需求和轴承位置评估 304、316、440C 或其他不锈钢套圈牌号。

Si3N4低摩擦

氮化硅陶瓷球

低密度陶瓷球通常用于更低滚动质量、更高速度位置和电气绝缘敏感应用。

ZrO2腐蚀评估

氧化锆陶瓷球

当应用偏好 ZrO2 特性时，可评估氧化锆陶瓷球用于腐蚀敏感或化学暴露位置。

技术常见问题

关于混合陶瓷结构、陶瓷球选择、不锈钢套圈材料和报价细节的解答。

什么是混合陶瓷深沟球轴承？

它使用不锈钢套圈配陶瓷球。这与全陶瓷轴承不同，后者套圈和滚动球都是陶瓷。

应该选择 Si3N4 还是 ZrO2 陶瓷球？

当优先考虑低密度、速度和低摩擦时，通常评估 Si3N4。当腐蚀或化学暴露是更强烈关注点时，评估 ZrO2。

应该指定哪种不锈钢套圈材料？

这取决于环境。440C 为滚动接触提供更高硬度，而 304 或 316 可用于冲洗或耐腐蚀应用。

哪些信息有助于更快报价？

请提供轴承型号、数量、套圈材料偏好、陶瓷球材料、密封或防尘盖要求、润滑、速度、温度和运行环境。
