快速答案
Heim关节通常被用作杆端关节轴承的另一个名称，尤其是在北美连杆、赛车、转向和控制臂讨论中。在技术规格中，更安全的措辞通常是”杆端关节轴承”加上孔、螺纹、螺纹方向、材料、衬层结构和载荷要求。
命名差异之所以重要，是因为同一关节可能在图纸、目录、替换请求或维护说明中以不同术语出现。零件可能在功能上相似，但细节决定它是否适配连杆。
为什么名称会混用
“Heim关节”一词源自HEIM轴承公司，这是一家知名的杆端关节轴承品牌，现与RBC轴承关联。RBC仍将产品编录为Heim杆端关节轴承，这有助于解释为什么”heim joint”常被用作杆端式连杆轴承的通用说法。
其他轴承制造商和标准机构通常使用更通用的术语”杆端”或”杆端关节轴承”。例如，SKF将杆端归入向心关节轴承和杆端。ISO 12240-4涵盖向心关节轴承杆端，并规定了尺寸、公差和径向内部游隙。
对于凌洪询盘，任一措辞都可以理解。关键步骤是把名称转换为真实规格。
Heim关节与杆端关节轴承对比
| 对比要点 | Heim关节 | 杆端关节轴承 |
|---|---|---|
| 常见含义 | 带球形滚珠的铰接连杆关节的通用名称 | 同一宽泛零件家族的通用工程和目录术语 |
| 搜索用法 | 北美、赛车、转向和定制连杆中常见 | 工业目录、ISO式文档、图纸和询价单中常见 |
| 结构 | 带柄部壳体、球形滚珠或轴承插件、外或内螺纹 | 带柄部壳体、球形滚珠或轴承插件、外或内螺纹 |
| 易错之处 | 把名称当作足够信息 | 遗漏系列、螺纹方向或英制/公制替换细节 |
| 最佳措辞 | 匹配客户语言或替换请求时有用 | 最适合图纸、询价单、材料规格和技术对比 |
| 不锈钢评审点 | 壳体等级、滚珠材料、螺纹咬死、衬层和配合五金 | 壳体等级、滚珠材料、螺纹咬死、衬层和配合五金 |
在大多数采购情况下，“Heim关节与杆端关节轴承”并非在两种完全不同产品家族间做选择，而是术语核对。真正的选择是外或内螺纹、英制或公制系列、润滑或免维护结构，以及不锈钢材料组合。
在他们可互换前需确认什么
不要只因为名称看起来熟悉就批准替换。一张图纸里被称为heim joint的零件，仍可能在若干方面与另一个杆端不同。
订购前确认这些细节：
- 孔直径和配合销尺寸。
- 外或内螺纹。
- 右旋或左旋螺纹。
- 螺纹尺寸和螺距，包括英制或公制标准。
- 连杆几何固定时的中心到端长度或壳体尺寸。
- 滚珠宽度、壳体宽度和可用不对中角度。
- 衬层样式：PTFE衬层、青铜滚道、钢对钢或其他定制结构。
- 壳体、滚珠、螺母、垫圈和销的材料要求。
- 载荷方向、占空比及关节是否承受振动或冲击。
对于不锈钢杆端，周边五金与轴承同等重要。316不锈钢壳体如果锁紧螺母、垫圈、销或支架先腐蚀，仍会表现不佳。
不锈钢在哪里改变决策
许多商用heim关节和杆端关节轴承由碳钢、合金钢、镀层钢或镀铬部件制成。这些选项在干燥或受保护环境中实用，但可能不适合盐雾、冲洗、食品机械、化学暴露或室外设备。
凌洪专注于用于腐蚀性工况的不锈钢杆端关节轴承及相关运动部件。材料决策往往是混合材料决策，而非在每部件上盖一个等级的章。
| 部件 | 常见不锈钢评审 | 为何重要 |
|---|---|---|
| 壳体 | 视暴露选304或316不锈钢 | 控制柄部和外体周围的耐腐蚀性 |
| 球形滚珠 | 磨损关键时用440C或其他硬不锈钢选项 | 需要硬度并在接触压力下平滑运动 |
| 衬层或滚道 | PTFE衬层、青铜滚道或润滑结构 | 控制摩擦、维护间隔和运动手感 |
| 螺纹和螺母 | 不锈钢配对加润滑剂或防咬剂评审 | 减少螺纹咬死和调节五金卡死 |
| 销和支架 | 兼容材料和配合 | 防止腐蚀或松旷转移到配合件 |
如果应用是海洋，先参见316对304不锈钢轴承指南。如果失效在螺纹区，在只更换轴承体前参见不锈钢杆端螺纹咬死。

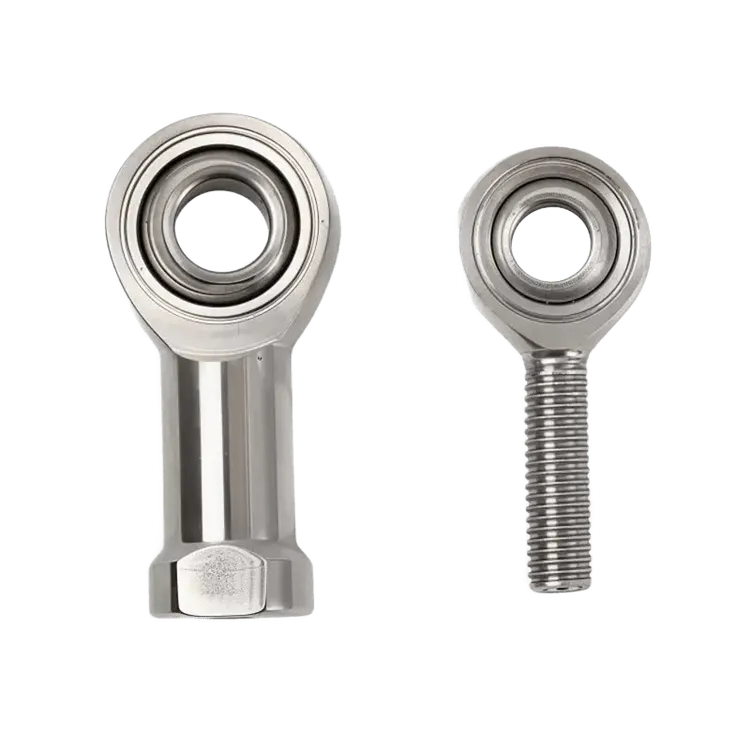

外螺纹、内螺纹、英制和公制命名
“Heim关节”这个名称并不能告诉你零件是外还是内螺纹。它也不能告诉你零件遵循英制替换样式、公制SA/SI系列还是定制图纸。
对凌洪不锈钢杆端，零件家族通常这样缩小：
- 外螺纹杆端：柄部带外螺纹。
- 内螺纹杆端：柄部带内螺纹。
- 公制系列：工业机械、自动化和许多出口图纸常见。
- 英制系列：替换项目、北美设备和旧式连杆常见。
- 免维护样式：在难以润滑或须减少污染时评估。
- 润滑样式：在载荷高且有计划维护时评估。
如果要替换现有关节，请发送旧零件号、图纸或测量样品。仅凭照片通常无法确认螺纹方向、螺纹螺距、孔公差或滚珠宽度。
杆端何时不同于向心关节轴承
杆端关节轴承包含壳体和柄部，因此可直接装入连杆。径向向心关节轴承通常是带螺纹柄部壳体的轴承插件。它可能需要单独壳体、支架或机加工孔。
这一区别影响采购。如果组件需要螺纹连杆端，不锈钢杆端通常是起点。如果组件已有壳体，仅需球形轴承元件，向心关节轴承可能是更好的起点。
这两个产品家族可能使用相似的轴承原理，但订购方式不同。
应用示例
在船舶转向中，零件可能被描述为不锈钢heim关节，因为连杆看起来像常见的转向关节。凌洪仍会将其当作不锈钢杆端关节轴承评审，并确认壳体材料、滚珠材料、螺纹方向、孔、销配合和海水暴露。
对于食品或冲洗机械，搜索词可能是”不锈钢杆端”而非”heim joint”。零件仍需同样的检查：耐腐蚀性、可清洁性、润滑剂计划、衬层适用性和兼容的螺母或销。
对于赛车或室外设备，“heim joint”是常见说法。如果腐蚀是改变材料的原因，不要假定镀层钢替换件和不锈钢替换件仅凭螺纹尺寸就能选。还应检查宽度、角度、衬层和载荷额定值。
如何指定零件
术语明确后，按尺寸、材料和运行条件指定零件。以下细节通常比名称更有用：
- 图纸或旧包装上的产品名。
- 孔直径和销尺寸。
- 外或内螺纹。
- 螺纹尺寸、螺距及右旋或左旋方向。
- 壳体宽度、滚珠宽度和中心到端尺寸。
- 材料偏好：304、316、440C、17-4PH或定制。
- 衬层偏好：免维护、润滑或现有等效。
- 运行环境：室内、室外、盐雾、冲洗、化学暴露或食品机械。
- 载荷方向、运动角度及关节是否安全关键。
- 照片、图纸、失效样品或当前零件号。
对于定制不锈钢连杆组件，请包含配合的螺母、垫圈、支架和销信息。这有助避免只解决轴承的腐蚀，却让相邻五金仍是薄弱点。
如果同一零件用两个术语称呼，请在请求中写两个。例如：“不锈钢杆端关节轴承/heim关节替换”后跟孔、螺纹、材料、衬层和应用细节。
常见混淆点
在大多数工业和替换对话中，heim关节指杆端关节轴承式的连杆关节。确切尺寸和材料要求仍需检查，而非仅依赖名称。
并非所有heim关节都是不锈钢。许多使用碳钢、合金钢、镀层钢或混合材料。如果耐腐蚀性很重要，请指定不锈钢壳体等级、滚珠材料、螺母材料和运行环境。
凌洪可评审旧样品、图纸或照片，但仅凭照片往往不够。测量、螺纹细节、材料要求和失效信息有助区分简单替换与材料或设计改进。
凌洪如何评审请求
使用图纸、维护说明或替换请求中已有的术语，然后把零件当作工程部件定义。对于不锈钢heim关节或杆端关节轴承，正确选择取决于孔、螺纹、方向、系列、材料、衬层、载荷、运动角度和暴露。
如果零件可能是杆端、heim关节或向心关节轴承，从不锈钢杆端页面开始，并通过联系我们发送图纸或样品细节。
参考注释
- RBC轴承，《RBC Heim杆端关节轴承产品数据》(https://productinfo.rbcbearings.com/viewitems/commercial-rod-end-series/-series-hm-m-male-4-piece-metal-to-metal-1)，HEIM杆端关节轴承目录术语和规格字段。
- SKF，《杆端》(https://www.skf.com/us/products/plain-bearings/spherical-plain-bearings-rod-ends/rod-ends)，通用杆端术语和产品分组。
- ISO，《ISO 12240-4:1998》(https://www.iso.org/standard/24246.html)，向心关节轴承杆端的尺寸和公差。
