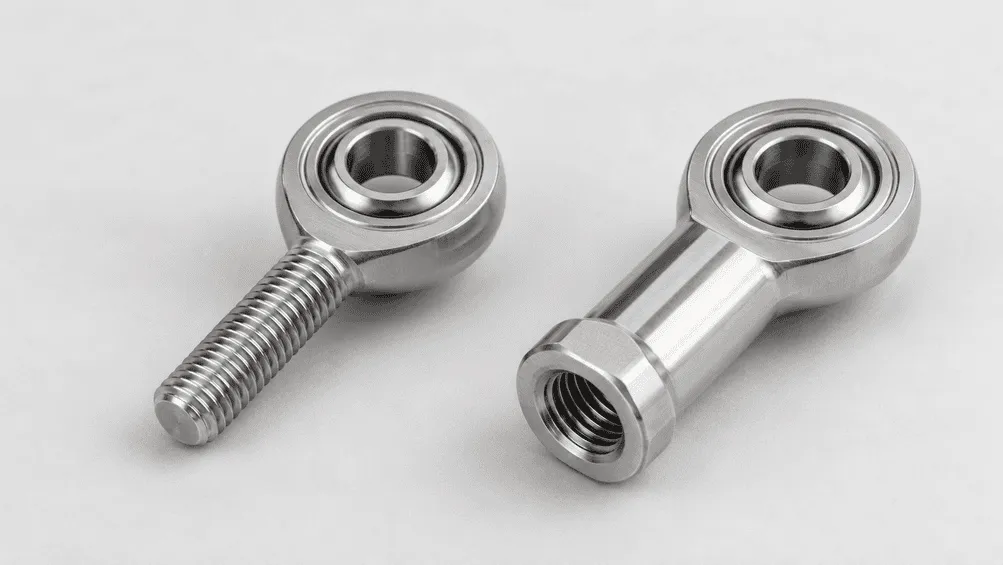

外螺纹与内螺纹不锈钢杆端关节轴承

快速答案

外螺纹杆端有带外螺纹的柄部，旋入带内螺纹的杆、管、块或配合件。内螺纹杆端有带内螺纹的柄部，接纳带螺纹的杆或螺柱。两者都用球形轴承容纳角度运动，因此两种类型都不是自动更强或更好。正确选择取决于连杆如何连接、有多少安装长度可用、调节必须在哪里发生，以及是否必须在不改变组件的情况下替换现有零件。

对于不锈钢杆端，还需确认螺纹方向、公制或英制标准、壳体材料、内滚珠材料，以及轴承是润滑式还是免维护式。

外螺纹与内螺纹杆端对比

螺纹连接是可见差异，但它改变完整连杆的几何。

外螺纹和内螺纹版本通常能执行相同的运动功能，但如果连杆几何和配合螺纹保持不变，它们不是直接替代品。

外螺纹杆端何时适合组件

当配合件已有内螺纹时，通常选外螺纹杆端。示例包括带内螺纹的连杆管、调节套筒、带螺纹块或带内螺纹连接的气缸附件。

外伸柄部使可用螺纹啮合在装配前易于检查。它也能提供直接的调节方法：旋转杆端改变中心位置，然后在设计需要处用锁紧螺母锁定设置。

检查的不只是名义螺纹尺寸。可用柄部长度必须提供足够啮合而不与配合件碰撞。无螺纹肩部、螺纹收尾和锁紧螺母也占用空间。如果连杆在靠近螺纹末端处调节，组件可能在尺寸上匹配，却留下不足的啮合。

凌洪外螺纹公制家族包括SA结构，而POS和POSB标识公制和英制产品组中的常见外螺纹连杆布置。确切后缀还指示尺寸或滑动接触家族，因此单凭”male”一词不是完整零件号。

内螺纹杆端何时适合组件

当配合件有外螺纹时，通常选内螺纹杆端。常见示例包括执行器杆、气缸杆、带螺纹螺柱和连杆杆。

因为螺纹在柄部内，其周围的体比匹配螺纹杆更大。该体直径和长度需要避开支架、护罩和附近运动件。配合杆也需有足够的可用螺纹到达所需位置，而不在杆端内顶死。

当组件已围绕带螺纹杆构建时，内螺纹杆端很有用。调节可通过旋转杆端、杆或中间调节器完成，具体取决于连杆能否断开、对端是用右旋还是左旋螺纹。

凌洪内螺纹公制家族包括SI结构，而PHS和PHSB标识常见的公制和英制内螺纹连杆布置。与外螺纹类型一样，确认完整系列和尺寸，而非仅凭螺纹样式订购。

安装空间如何改变选择

看起来最短的部件未必是最短的组装方案。在包含所需螺纹啮合后，比较球形孔中心到完整连接端的距离。

外螺纹杆端可能有纤细的外伸柄部，但它仍需配合套筒或带内螺纹部件。内螺纹杆端把螺纹连接容纳在体内，但体可能更宽，可能需要更长的带螺纹杆。在固定长度替换中，从外螺纹改为内螺纹通常需要重新设计相邻连接，而非只更换轴承。

一起审查这些尺寸：

• 球形孔和配合销直径；
• 中心到端或总长度；
• 壳体和滚珠宽度；
• 外柄部长度或内螺纹深度；
• 螺纹尺寸、螺距和公差；
• 锁紧螺母厚度和调节范围；
• 完整摆动角内的体间隙。

对于现有设备，测量样品或图纸比从照片选择更可靠。透视会隐藏螺纹类型，锁紧螺母可能让外螺纹连接看起来像独立螺柱。

右旋和左旋螺纹

外螺纹对内螺纹描述螺纹的位置，不描述螺纹方向。任一类型都可能使用右旋或左旋螺纹。

在同一连杆上使用一个右旋和一个左旋杆端，可通过旋转连接管或拉紧螺栓来调节长度，而无需断开任一端。这种布置在转向连杆、控制杆和定位组件中常见。它也带来订购风险，因为两个零件看似相同却使用相反螺纹方向。

清楚标记左旋件，并配以正确的锁紧螺母和配合螺纹。对于替换工作，通过测试已知配合件或读图纸来验证方向；不要从安装侧推断。

公制和英制系列

螺纹样式和尺寸标准是分开的决策。杆端可以是公制或英制形式的外螺纹或内螺纹。

不要将英制螺纹转换为最接近的公制尺寸，反之亦然。相似直径可能有不同螺距和螺纹形式。零件可能开始旋合，然后损坏两处螺纹。对照不锈钢杆端关节轴承产品数据比较型号、实际螺距、孔、宽度和中心高度。

材料和轴承结构是分开的选择

选择外螺纹或内螺纹并不决定不锈钢等级或内部轴承结构。两种连接样式都能以耐腐蚀壳体和不同球形接触布置来评审。

对于一般湿度和中度清洁，可考虑304不锈钢壳体。重复冲洗、氯化物暴露和海洋服务常把讨论推向暴露壳体和五金的316不锈钢。在接触磨损重要处可用淬硬不锈钢内滚珠。最终组合应连同杆端本身一并考虑销、锁紧螺母、垫圈和配合杆。

内部结构也很重要：

• PTFE衬层免维护杆端减少难以触及或更喜洁净组件处的常规润滑。
• 钢对钢润滑杆端适合计划再润滑且载荷或冲击条件偏向该结构的情况。
• 青铜衬层或定制组合可针对特定尺寸、摩擦或替换要求评估。

如果组件在盐雾中运行，对比304和316不锈钢轴承材料。对于不锈钢螺纹组件，在设定生产装配方法前考虑杆端螺纹咬死。

外螺纹和内螺纹杆端能互换吗？

它们能执行相同的球形铰接功能，但通常无法在不改变配合连接的情况下互换。用内螺纹杆端替换外螺纹杆端，需要在原组件有内螺纹处提供一个带螺纹螺柱或杆。用外螺纹杆端替换内螺纹杆端，需要一个带内螺纹部件或转接件。

转接件可让螺纹连接上，但它也改变长度、刚度、间隙以及可能松动的关节数量。在安全关键、高载荷或快速循环连杆中，应将其视为设计变更，而非目录替换。

对于直接替换，除非完整连杆已评审，否则保持原连接样式。匹配中心位置、螺纹啮合、孔、滚珠宽度、摆动角、载荷额定值和不锈钢材料要求。

实用选型示例

对于带外螺纹杆的气动或液压缸，内螺纹不锈钢杆端通常是自然连接。检查杆螺纹、可用体间隙以及杆能否在调节时旋转。

对于两端带内螺纹的调节管，通常使用外螺纹杆端。一端的右旋螺纹和另一端的左旋螺纹可提供就地长度调节。

对于腐蚀的船舶转向连杆，除非转向几何被重新设计，否则保持原外螺纹或内螺纹连接。确认螺纹方向、中心长度和销配合，然后用船舶转向杆端指南评审不锈钢材料和维护结构。

对于冲洗机器，连接样式跟随机械布局，而不锈钢等级、螺纹可达性和可清洁性跟随环境。避免内螺纹和锁紧螺母周围清洁液可能滞留的口袋。

什么标识正确的杆端

从配合连接开始，但以完整规格结束。有用的替换或报价记录包括杆端系列或旧零件号、外或内螺纹、螺纹尺寸和螺距、右旋或左旋方向、孔、壳体和滚珠宽度、中心到端长度、材料、衬层或润滑样式、载荷和运行环境。

当原型号未知时，发送带尺寸的草图或样品测量，而非依赖”外螺纹杆端”或”内螺纹杆端”的笼统描述。这能区分连接选择与已核实的替换。
