常见损伤类型
杆端关节轴承的表面问题通常表现为机加工划痕、搬运凹痕、腐蚀斑点、变色或明亮接触痕。每种模式都指向不同的工艺阶段。
识别阶段很重要，因为打磨成品零件并不能解决重复出现的机加工、转运或包装问题。

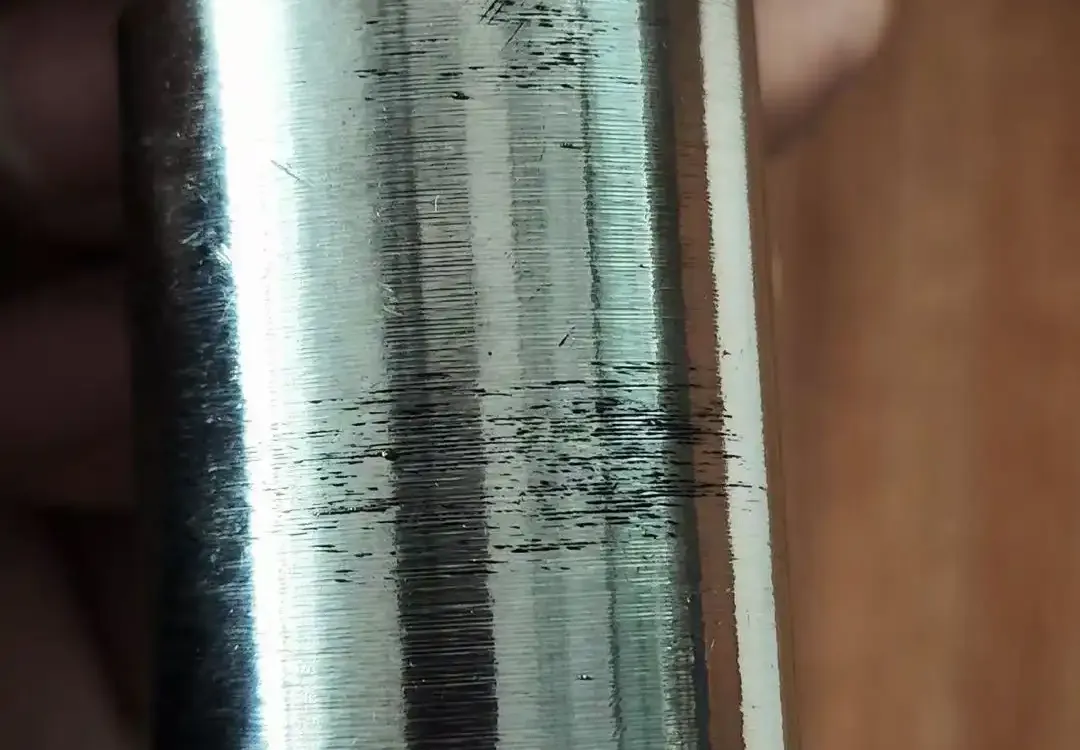

- 线性划痕通常表明刀具、切屑或转运接触。
- 随机凹痕通常来自松散堆叠或金属对金属的搬运。
- 细小腐蚀斑点可能来自潮湿、指纹、冷却液残留或干燥延迟。
- 变色可能与热处理、清洁或钝化控制有关。
| 损伤外观 | 可能来源 | 首选检查 |
|---|---|---|
| 单方向直线划痕 | 刀具、切屑拖拽、滑动转运 | 刀具磨损、切屑排出、夹具接触 |
| 随机凹痕或缺口 | 搬运、松散托盘、零件碰撞 | 转运方式、包装密度、操作员搬运 |
| 棕色或深色斑点 | 潮湿、冷却液残留、指纹、储存湿度 | 干燥时间、手套使用、防锈包装 |
| 蓝色、黄色或不均匀变色 | 热处理或清洁工艺 | 温度控制、清洁残留、钝化工艺 |
| 明亮环或接触痕 | 装配压力或测试接触 | 夹具对中、压入载荷、配合件光洁度 |
缺陷位置与外观同样重要。壳体外部上的痕迹可能只是外观问题。球形滚珠、孔、螺纹或衬层附近的痕迹可能影响配合、运动、耐腐蚀性或客户验收。
机加工和热处理原因
不锈钢切削时可能发粘。不正确的速度、磨损刀具、切屑排出不良或不合适的冷却液都会产生表面痕迹，即使精加工后仍可见。
对于淬硬440C部件，热处理和清洁控制尤其重要，因为残留、延迟回火或保护不足可能留下锈斑或点蚀风险。
在杆端生产中，主要风险点包括车削、攻丝、铣平面、镗孔、磨削、热处理、清洁和最终装配。最终检验发现的一处表面痕迹，可能早在若干工序前就已开始。
减少重复缺陷的制造控制包括：
- 让切削刀具保持足够锋利以加工不锈钢，而非强行延长刀具寿命；
- 控制切屑，使其不拖过可见壳体表面；
- 热处理和清洁后分隔淬硬部件；
- 检查冷却液浓度和清洁度；
- 清洗后快速干燥部件；
- 最终包装前使用干净手套。
对于不锈钢杆端关节轴承，螺纹状况也是表面质量的一部分。划伤或粗糙的螺纹会增加装配摩擦，并使螺纹咬死更可能发生。
搬运和包装控制
即使耐腐蚀部件也可能因裸手接触、松散托盘、无保护转运或潮湿空气中长期储存而受损。不锈钢不能消除洁净搬运的需求。
使用分隔托盘、干净手套、受控干燥，以及防止部件在运输中相互碰撞的包装。
包装应匹配光洁度要求。如果客户期望食品、医疗、海洋或冲洗设备中有洁净的可见表面，最终包装方案应防止金属对金属接触。对于出口运输，湿度控制很重要，因为部件在入库检验前可能密封数周。
建议控制：
- 成品杆端使用分隔托盘或袋。
- 让带螺纹柄部不与成品壳体摩擦。
- 清洁后、装袋前干燥部件。
- 最终清洁后避免裸手接触。
- 对抛光或面向客户的表面添加保护性包裹。
- 确认重型不锈钢部件的纸箱强度。
检查方法
检查应在决定返工前对缺陷分类。划痕、凹痕、点蚀痕和变色对轴承寿命的风险并不相同。
对于OEM项目，表面标准应在图纸、样品批准或检验标准中约定，使双方评估相同的质量等级。
图纸和验收标准
当图纸只写”无缺陷”时，表面质量问题更难解决。更清晰的规格定义哪些区域是功能性的、哪些是外观的，以及何种痕迹等级可接受。
有用的图纸说明包括：
- 关键表面：球形滚珠、孔、螺纹、衬层接触、密封区；
- 可见表面：壳体外侧、柄部、平面、无锌或不锈钢光洁度区；
- 不可接受缺陷：点蚀、毛刺、凸起凹痕、深划痕、螺纹损伤；
- 可接受外观痕迹：功能区外的轻微搬运痕，经双方同意；
- 检查方法：目视距离、放大倍数、量规、样件板或照片参考。
对于重复生产，凌洪可使用批准样品或检验照片在出货前对齐预期。这对用于可见设备、出口组件或外观和功能都重要的冲洗应用中的不锈钢部件尤其有用。
报告表面损伤时发送什么
如果交付后出现表面问题，在清洁或抛光部件前发送清晰照片。包括批次号、包装状况、储存环境以及部件安装位置。最快的根本原因评审通常是结合照片、图纸和确切缺陷位置。
对于与材料相关的顾虑，对照不锈钢材料指南比对应用，使腐蚀痕迹不与搬运痕或机加工划痕混淆。
返工决策：外观还是功能性
并非每个可见痕迹都需要相同处理。非接触壳体表面上的一处浅外观痕经客户批准后可能可接受，而球形滚珠、衬层接触区、螺纹或孔上的一处更小点蚀可能功能重要。检查团队应把外观与承载或运动相关表面区分开。
典型决策逻辑：
- 拒收可能划伤配合件或影响装配的凸起毛刺。
- 拒收轴承接触表面上的点蚀或凹痕。
- 对照批准的目视标准审查浅壳体痕迹。
- 仅在工艺不改变尺寸时返工轻微毛刺。
- 在记录根本原因前，不要打磨掉证据。
对于不锈钢部件，激进的返工可能制造第二个问题。过度抛光可能改变尺寸、磨圆边缘，或在不移除原因的情况下掩盖工艺问题。当相同缺陷重复出现时，工艺纠正比外观修缮更重要。
为什么照片和样件重要
表面损伤难以仅凭文字判断。清晰微距照片、完整零件照片和标记的图纸位置有助区分机加工划痕、搬运凹痕、腐蚀和变色。如可能，保留同一批的一个损伤样件和一个合格样件以作对比。
对于重复出现的出口质量问题，凌洪可在生产前对齐包装方法、表面要求和检验参考。这有助防止买家和工厂对同一不锈钢杆端使用不同标准。
