技术数据

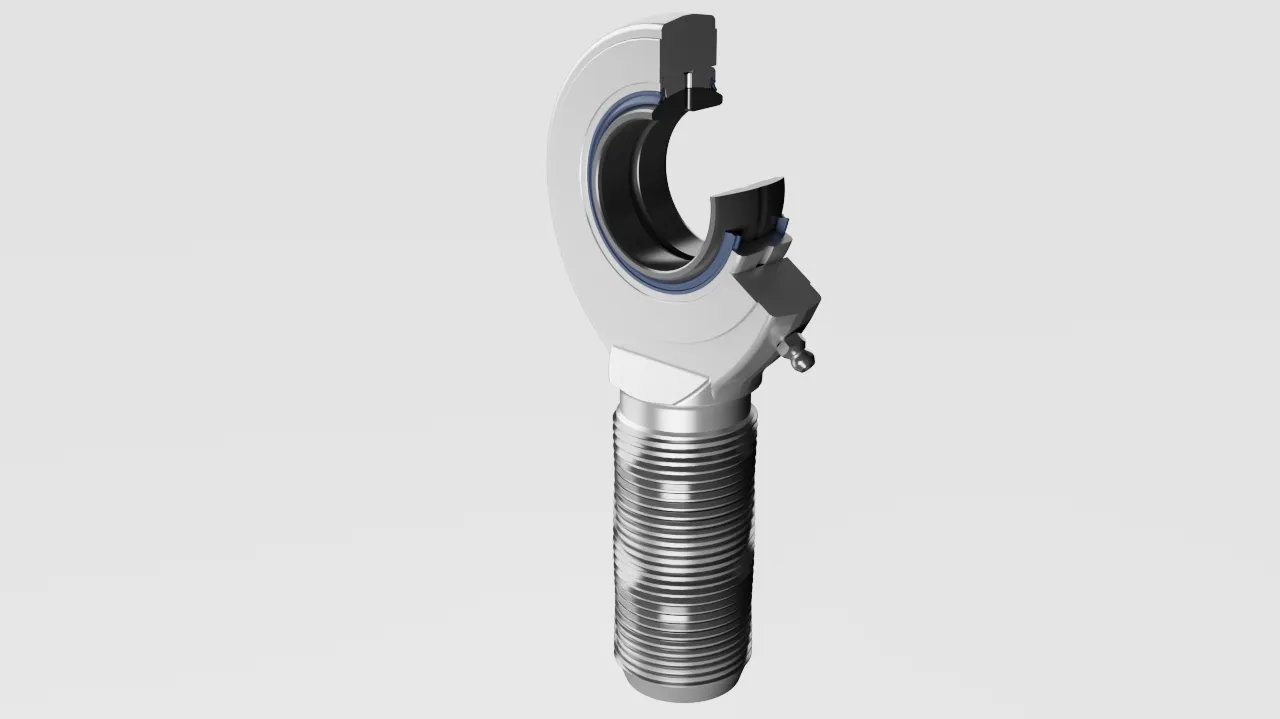

SA 10 E 规格
产品详情
| 螺纹类型 | 外螺纹，右旋左旋版本: SAL 10 E |
|---|---|
| 螺纹 | M 10x1.5 |
| 维护方式 | 需要再润滑 |
| 滑动接触面组合 | 不锈钢 / 不锈钢 |
| 壳体外圈材料 | 304 不锈钢 |
| 内圈材料 | 304 不锈钢 |
| 密封 | 无密封 |
| 尺寸系列 | 公制 SA..E / SA..ES |
| 参考质量 | 0.051 kg |
| 互换系列 | INA GAR..DO / SKF SA..E/ES |
尺寸
| d | 10 mm | 内径 |
|---|---|---|
| d₁ | 13.2 mm | Dimension d1 |
| d₂ | 29 mm | 外径 |
| dₖ | 16 mm | 内圈滚道直径 |
| B | 9 mm | 内圈宽度 |
| C₁ | 7 mm | 外圈宽度 |
| D | 19 mm | Outer diameter D |
| h₁ | 48 mm | Center height |
| l₁ | 27 mm | Dimension l1 |
| l₂ | 62.5 mm | Overall length |
| l₇ | 15 mm | Dimension l7 |
| α | 12 deg | 允许倾斜角 |
| r₁s min | 0.3 mm | 内圈倒角 |
额定载荷
| 目录参考动载荷额定值 | 8.15 kN |
|---|---|
| 目录参考静载荷额定值 | 22 kN |
所标注杆端关节轴承的参考尺寸、螺纹、额定载荷与质量。
