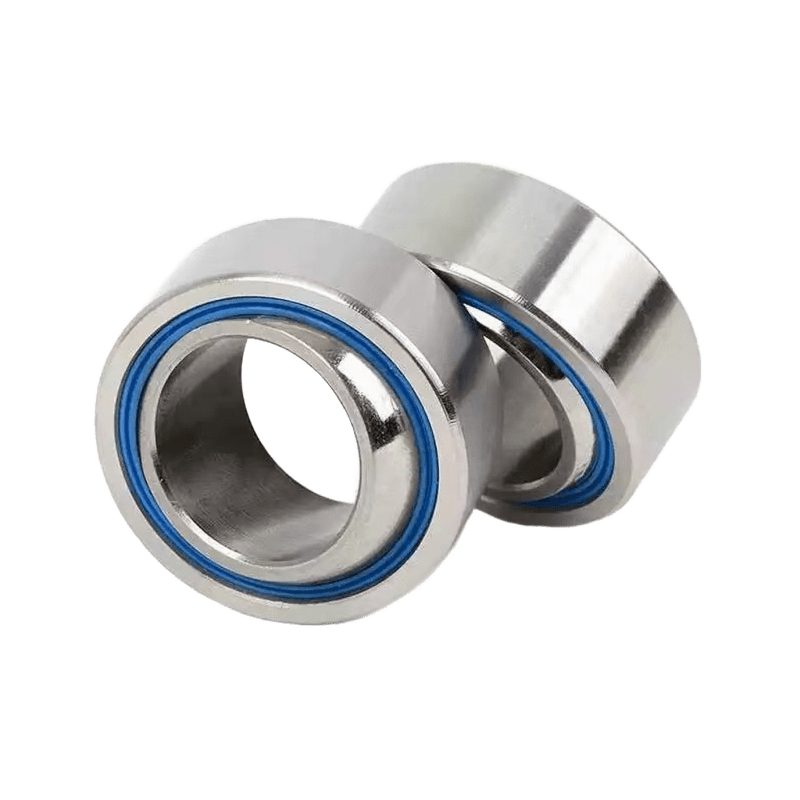

径向向心关节轴承
不锈钢

我们制造用于摆动运动和角向补偿的不锈钢径向向心关节轴承，以径向载荷为主，系列包括 GE..E/ES、GE..C/ET、GEG 与 GEZ。

ISO 9001:2015 认证
公制内径范围：4-200 mm
304 / 316 / 440C 材质
支持来图定制

查看目录

产品列表

以下径向向心关节轴承家族按滑动接触结构及尺寸标准分组。请先锁定家族，再打开其规格表查看目录尺寸与参考载荷。

需润滑型

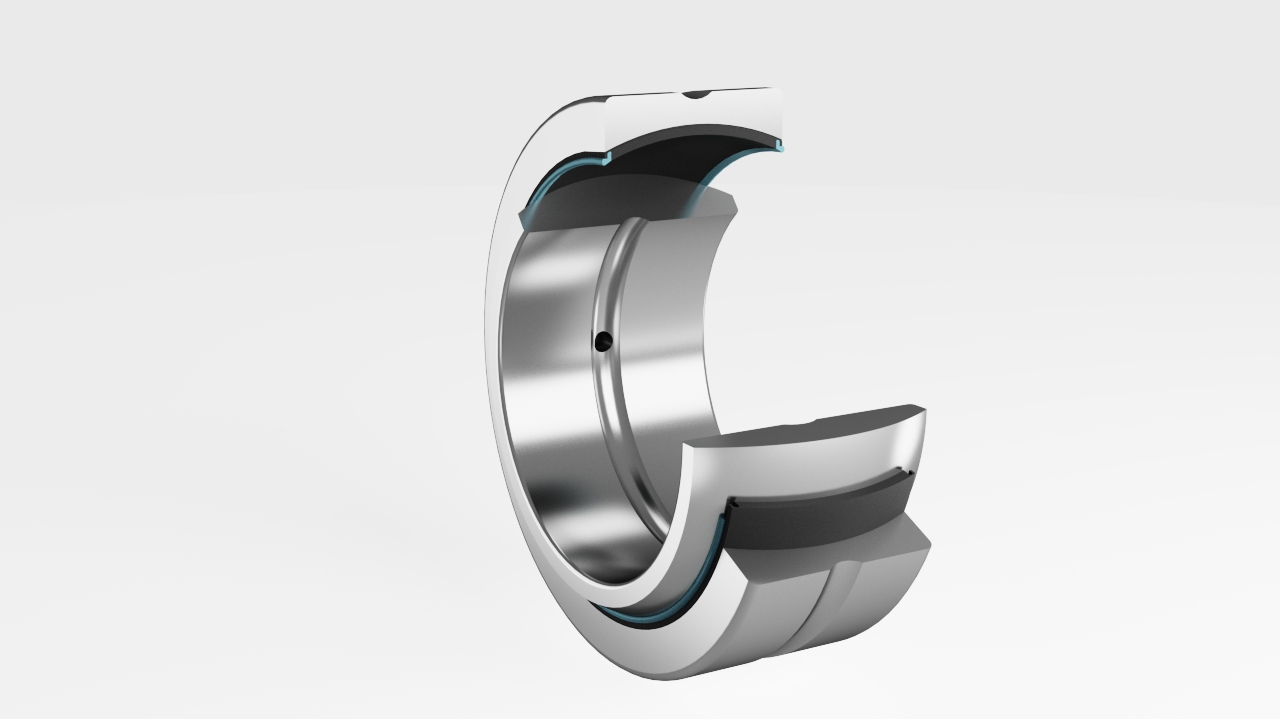

ISO 12240-1 E 尺寸系列 — GE..E / ..ES

钢对钢径向向心关节轴承，用于摆动运动和角向补偿；当定期再润滑被纳入维护计划时选用。

钢对钢接触: 淬硬不锈钢内圈与机加工外圈在主要径向载荷下支撑摆动运动。
再润滑槽: 可按需指定润滑槽和油孔，用于在摆动关节中分布油脂。
公制 E 尺寸系列: 尺寸遵循 ISO 12240-1 E 尺寸系列，适配常见工业连杆和气缸铰接点。

结构与类型

GE..E 与 GE..ES 采用钢对钢滑动接触面，由球形内圈、外圈、润滑槽和油孔组成。当设备已有再润滑流程时，它是首选方案。

ISO 12240-1 E 尺寸系列
钢对钢滑动接触
建议再润滑以延长使用寿命

技术规格

不锈钢径向向心关节轴承 - 技术规格
型号	内径 d (mm)	外径 D (mm)	宽度 B (mm)	动载荷 C (kN)
GE 4 E	4	12	5	2
GE 5 E	5	14	6	3
GE 6 E	6	14	6	3
GE 8 E	8	16	8	6
GE 10 E	10	19	9	8
GE 12 E	12	22	10	11
GE 15 ES	15	26	12	17
GE 16 ES	16	30	14	21
GE 17 ES	17	30	14	21
GE 20 ES	20	35	16	30
GE 25 ES	25	42	20	48
GE 30 ES	30	47	22	62
GE 35 ES	35	55	25	80
GE 40 ES	40	62	28	100
GE 45 ES	45	68	32	127
GE 50 ES	50	75	35	156
GE 60 ES	60	90	44	245
GE 70 ES	70	105	49	315
GE 80 ES	80	120	55	400
GE 90 ES	90	130	60	490
GE 100 ES	100	150	70	610
GE 110 ES	110	160	70	655
GE 120 ES	120	180	85	950
GE 140 ES	140	210	90	1080
GE 160 ES	160	230	105	1370
GE 180 ES	180	260	105	1530
GE 200 ES	200	290	130	2120
GE 15 ES 2RS	15	26	12	17
GE 16 ES 2RS	16	30	14	21
GE 17 ES 2RS	17	30	14	21
GE 20 ES 2RS	20	35	16	30
GE 25 ES 2RS	25	42	20	48
GE 30 ES 2RS	30	47	22	62
GE 35 ES 2RS	35	55	25	80
GE 40 ES 2RS	40	62	28	100
GE 45 ES 2RS	45	68	32	127
GE 50 ES 2RS	50	75	35	156
GE 60 ES 2RS	60	90	44	245
GE 70 ES 2RS	70	105	49	315
GE 80 ES 2RS	80	120	55	400
GE 90 ES 2RS	90	130	60	490
GE 100 ES 2RS	100	150	70	610
GE 110 ES 2RS	110	160	70	655
GE 120 ES 2RS	120	180	85	950
GE 140 ES 2RS	140	210	90	1080
GE 160 ES 2RS	160	230	105	1370
GE 180 ES 2RS	180	260	105	1530
GE 200 ES 2RS	200	290	130	2120

应用

用于液压缸铰接点、船舶转向关节、农业机械连杆，以及可接受润滑维护的紧凑摆动关节。

免维护型

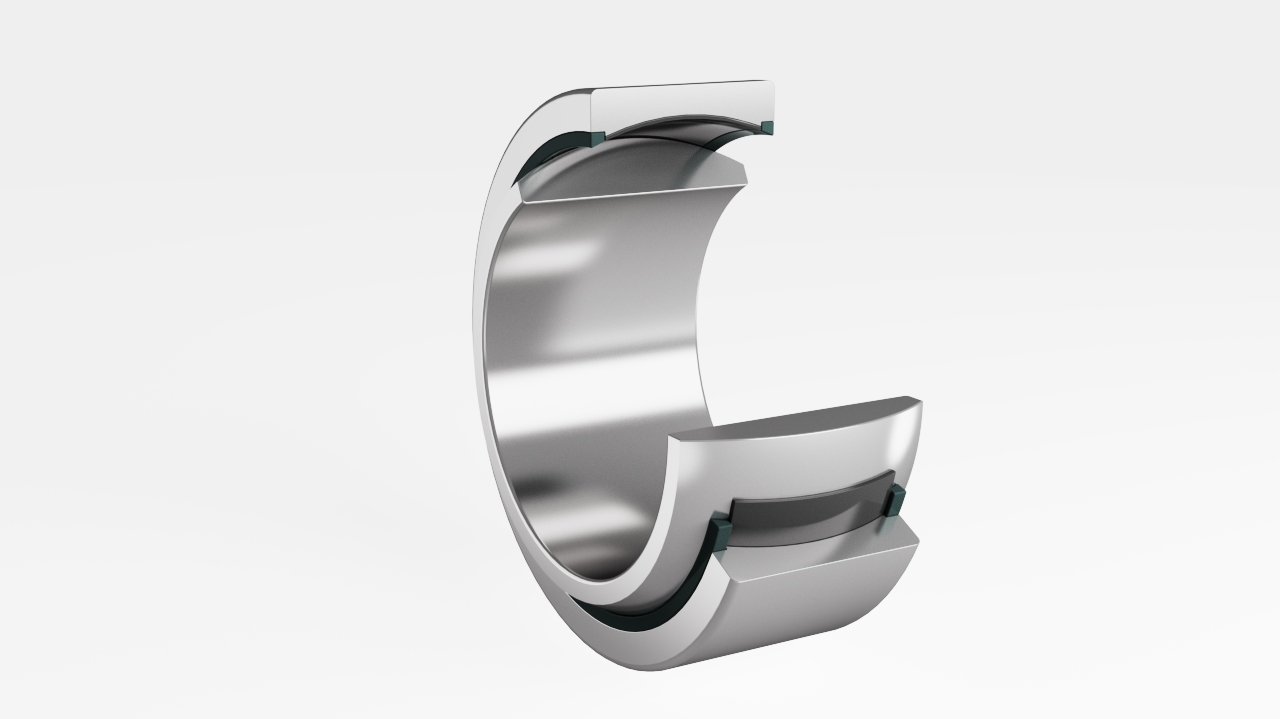

ISO 12240-1 E 尺寸系列 — GE..C / ..ET

PTFE 衬层径向向心关节轴承，用于干燥摆动运动、维护空间受限及难以再润滑的清洁环境。

PTFE 衬层滚道: 粘合的衬层可降低摩擦，并支持无需定期注脂的干式运行。
清洁运行: 适用于冲洗机械、包装线和关注油脂迁移的应用。
与 E 尺寸系列几何一致: GE..C 与 GE..ET 均采用免维护滑动接触设计，并保持 ISO 12240-1 E 尺寸系列外形；可选密封型号另以 2RS 后缀标识。

结构与类型

GE..C 与 GE..ET 在外圈与球形内圈之间采用免维护 PTFE 复合衬层，两者遵循 ISO 12240-1 E 尺寸系列的相同几何结构。密封型号另以 2RS 后缀标识。

免维护滑动层
摆动运动摩擦更低
PTFE 衬层设计，可按需加装密封件

技术规格

不锈钢径向向心关节轴承 - 技术规格
型号	内径 d (mm)	外径 D (mm)	宽度 B (mm)	动载荷 C (kN)
GE 4 C	4	12	5	2.1
GE 8 C	8	16	8	5.85
GE 15 C	15	26	12	17.6
GE 20 C	20	35	16	31.5
GE 17 ET 2RS	17	30	14	30
GE 30 ET 2RS	30	47	22	88
GE 45 ET 2RS	45	68	32	180
GE 60 ET 2RS	60	90	44	345
GE 90 ET 2RS	90	130	60	695
GE 120 ET 2RS	120	180	85	1340
GE 4 C	4	12	5	2.1
GE 5 C	5	14	6	3.6
GE 6 C	6	14	6	3.6
GE 8 C	8	16	8	5.85
GE 10 C	10	19	9	8.65
GE 12 C	12	22	10	11.4
GE 15 C	15	26	12	17.6
GE 17 C	17	30	14	22.4
GE 20 C	20	35	16	31.5
GE 25 C	25	42	20	51
GE 30 C	30	47	22	65.5
GE 17 ET 2RS	17	30	14	30
GE 20 ET 2RS	20	35	16	41.5
GE 25 ET 2RS	25	42	20	68
GE 30 ET 2RS	30	47	22	88
GE 35 ET 2RS	35	55	25	112
GE 40 ET 2RS	40	62	28	140
GE 45 ET 2RS	45	68	32	180
GE 50 ET 2RS	50	75	35	220
GE 60 ET 2RS	60	90	44	345
GE 70 ET 2RS	70	105	49	440
GE 80 ET 2RS	80	120	55	570
GE 90 ET 2RS	90	130	60	695
GE 100 ET 2RS	100	150	70	865
GE 110 ET 2RS	110	160	70	930
GE 120 ET 2RS	120	180	85	1340

应用

用于食品灌装机、包装自动化、船舶检修门板、清洁连杆系统，以及无法进行定期注脂的设备。

内圈加长型

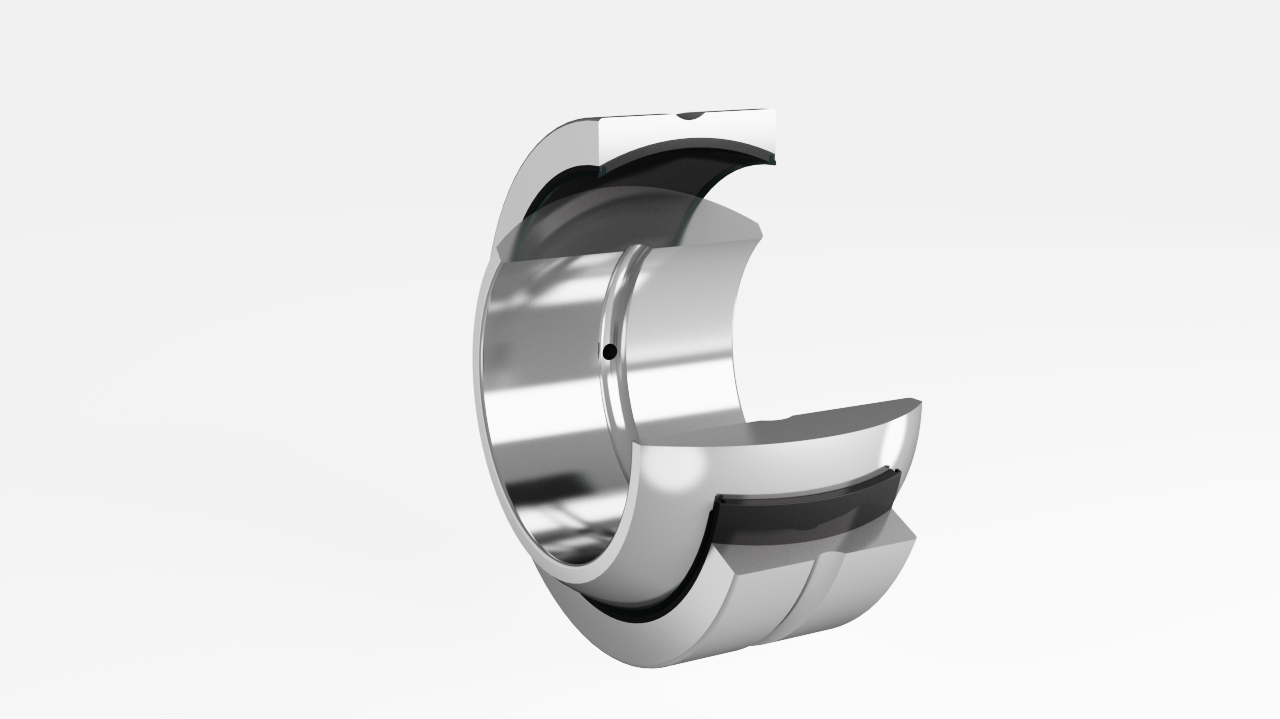

ISO 12240-1 G 尺寸系列 — GEG..E / ..ES / ..C / ..ET

内圈加长的径向向心关节轴承（ISO 12240-1 G 尺寸系列），用于需要更大允许倾斜角或边缘载荷抵抗能力的铰接点。

内圈加长: GEG 系列尺寸加宽内圈，当关节承受边缘载荷或需要更宽的安装接触面时提供更好支撑。
允许倾斜角更大: 适用于运动过程中轴角发生变化的连杆位置。
润滑或免维护: 可提供钢对钢版本（GEG..E / ..ES）与 PTFE 衬层版本（GEG..C / ..ET），适配维护计划。

结构与类型

GEG 径向向心关节轴承遵循 ISO 12240-1 G 尺寸系列，内圈加长，允许的倾斜角大于紧凑型 E 系列。具体角度需对照安装设计进行确认。

ISO 12240-1 G 尺寸系列
内圈加长
允许倾斜角更大，适配对中不良工况

技术规格

不锈钢径向向心关节轴承 - 技术规格
型号	内径 d (mm)	外径 D (mm)	宽度 B (mm)	动载荷 C (kN)
GEG 4 E	4	14	7	3.4
GEG 5 E	5	16	9	5.5
GEG 6 E	6	16	9	5.5
GEG 8 E	8	19	11	8.15
GEG 10 E	10	22	12	10.8
GEG 12 E	12	26	15	17
GEG 15 ES	15	30	16	21.2
GEG 17 ES	17	35	20	30
GEG 20 ES	20	42	25	48
GEG 25 ES	25	47	28	62
GEG 30 ES	30	55	32	80
GEG 35 ES	35	62	35	100
GEG 40 ES	40	68	40	127
GEG 45 ES	45	75	43	156
GEG 50 ES	50	90	56	245
GEG 60 ES	60	105	63	315
GEG 70 ES	70	120	70	400
GEG 80 ES	80	130	75	490
GEG 90 ES	90	150	85	610
GEG 100 ES	100	160	85	655
GEG 110 ES	110	180	100	950
GEG 120 ES	120	210	115	1080
GEG 140 ES	140	230	130	1037
GEG 160 ES	160	260	135	1530
GEG 180 ES	180	290	155	2120
GEG 200 ES	200	320	165	2320
GEG 15 ES 2RS	15	30	16	21.2
GEG 17 ES 2RS	17	35	20	30
GEG 20 ES 2RS	20	42	25	48
GEG 25 ES 2RS	25	47	28	62
GEG 30 ES 2RS	30	55	32	80
GEG 35 ES 2RS	35	62	35	100
GEG 40 ES 2RS	40	68	40	127
GEG 45 ES 2RS	45	75	43	156
GEG 50 ES 2RS	50	90	56	245
GEG 60 ES 2RS	60	105	63	315
GEG 70 ES 2RS	70	120	70	400
GEG 80 ES 2RS	80	130	75	490
GEG 90 ES 2RS	90	150	85	610
GEG 100 ES 2RS	100	160	85	655
GEG 110 ES 2RS	110	180	100	950
GEG 120 ES 2RS	120	210	115	1080
GEG 140 ES 2RS	140	230	130	1037
GEG 160 ES 2RS	160	260	135	1530
GEG 180 ES 2RS	180	290	155	2120
GEG 200 ES 2RS	200	320	165	2320
GEG 4 C	4	14	7	3.6
GEG 5 C	5	16	9	5.8
GEG 6 C	6	16	9	5.85
GEG 8 C	8	19	11	8.65
GEG 10 C	10	22	12	11.4
GEG 12 C	12	26	15	17.6
GEG 15 C	15	30	16	22.4
GEG 17 C	17	35	20	31.5
GEG 20 C	20	42	25	51
GEG 25 C	25	47	28	65.5
GEG 30 C	30	55	32	112
GEG 30 ET 2RS	30	55	32	112
GEG 35 ET 2RS	35	62	35	140
GEG 40 ET 2RS	40	68	40	180
GEG 45 ET 2RS	45	75	43	220
GEG 50 ET 2RS	50	90	56	345
GEG 60 ET 2RS	60	105	63	440
GEG 70 ET 2RS	70	120	70	570
GEG 80 ET 2RS	80	130	75	695
GEG 90 ET 2RS	90	150	85	865
GEG 100 ET 2RS	100	160	85	930
GEG 110 ET 2RS	110	180	100	1340
GEG 120 ET 2RS	120	210	115	1500
GEG 140 ET 2RS	140	230	130	1930
GEG 160 ET 2RS	160	260	135	2160
GEG 180 ET 2RS	180	290	155	3000

应用

用于液压缸端部、起重设备、转向组件、铰接连杆，以及关节在行程中无法保持完美对中的机械。

英制系列

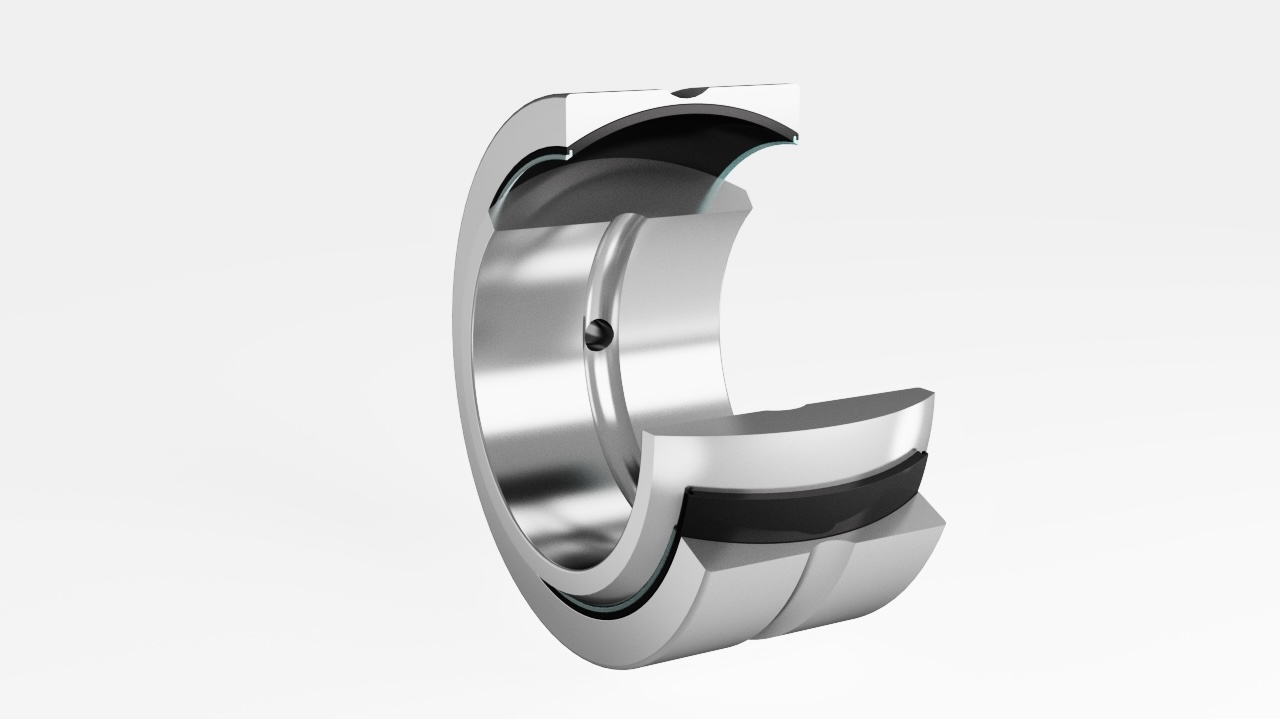

GEZ 径向向心关节轴承

英制尺寸径向向心关节轴承，用于替换件、出口机械，以及围绕英制内径和座体尺寸设计的设备。

英制互换: 可在不改变轴或座体尺寸的情况下，直接替换英制规格设备上的部件。
接触面选项: 可根据载荷和维护条件评估钢对钢或 PTFE 衬层配置。
用于出口设备: 当 OEM 图纸或替换样品指定英制尺寸时尤为适用。

结构与类型

GEZ 英制系列遵循英制尺寸要求，同时保留径向向心关节轴承的核心功能：角向补偿、摆动运动和径向载荷传递。

英制内径和外径
钢对钢或 PTFE 衬层选项
为出口机械提供替换支持

技术规格

不锈钢径向向心关节轴承 - 技术规格
型号	内径 d (in)	外径 D (in)	宽度 B (in)	动载荷 C (kN)
GEZ 12 ES	0.5	0.875	0.437	13.7
GEZ 15 ES	0.625	1.062	0.547	22
GEZ 19 ES	0.75	1.250	0.659	31.5
GEZ 22 ES	0.875	1.437	0.765	42.5
GEZ 25 ES	1	1.625	0.875	54
GEZ 31 ES	1.25	2	1.093	86.5
GEZ 34 ES	1.375	2.187	1.187	102
GEZ 38 ES	1.5	2.437	1.321	122
GEZ 44 ES	1.75	2.812	1.531	170
GEZ 50 ES	2	3.187	1.75	224
GEZ 57 ES	2.25	3.562	1.969	280
GEZ 63 ES	2.5	3.937	2.187	355
GEZ 69 ES	2.75	4.375	2.406	375
GEZ 76 ES	3	4.750	2.625	500
GEZ 82 ES	3.25	5.125	2.844	600
GEZ 88 ES	3.5	5.5	3.062	680
GEZ 95 ES	3.75	5.875	3.281	780
GEZ 101 ES	4	6.25	3.5	900
GEZ 107 ES	4.25	6.625	3.719	1000
GEZ 114 ES	4.5	7	3.937	1120
GEZ 120 ES	4.75	7.375	4.156	1250
GEZ 127 ES	5	7.75	4.375	1400
GEZ 152 ES	6	8.75	4.75	1730
GEZ 19 ES 2RS	0.75	1.250	0.659	31.5
GEZ 22 ES 2RS	0.875	1.437	0.765	42.5
GEZ 25 ES 2RS	1	1.625	0.875	54
GEZ 31 ES 2RS	1.25	2	1.093	86.5
GEZ 34 ES 2RS	1.375	2.187	1.187	102
GEZ 38 ES 2RS	1.5	2.437	1.321	122
GEZ 44 ES 2RS	1.75	2.812	1.531	170
GEZ 50 ES 2RS	2	3.187	1.75	224
GEZ 57 ES 2RS	2.25	3.562	1.969	280
GEZ 63 ES 2RS	2.5	3.937	2.187	355
GEZ 69 ES 2RS	2.75	4.375	2.406	375
GEZ 76 ES 2RS	3	4.750	2.625	500
GEZ 82 ES 2RS	3.25	5.125	2.844	600
GEZ 88 ES 2RS	3.5	5.5	3.062	680
GEZ 95 ES 2RS	3.75	5.875	3.281	780
GEZ 101 ES 2RS	4	6.25	3.5	900
GEZ 107 ES 2RS	4.25	6.625	3.719	1000
GEZ 114 ES 2RS	4.5	7	3.937	1120
GEZ 120 ES 2RS	4.75	7.375	4.156	1250
GEZ 127 ES 2RS	5	7.75	4.375	1400
GEZ 152 ES 2RS	6	8.75	4.75	1730

应用

用于出口工业设备、船舶五金、北美替换项目，以及围绕英制尺寸设计轴承座的定制机械。

等级选择

材料选择决定耐腐蚀性、硬度和使用寿命。

比较材料

材料等级	说明
304通用场合	通用奥氏体不锈钢奥氏体不锈钢，适用于湿度、氧化和常规清洁暴露的场合；当载荷适中且无强氯离子浸蚀预期时使用。
316海洋暴露	耐氯离子奥氏体不锈钢钼元素提升了耐氯离子和耐海水性能，用于海洋暴露、冲洗和化学品环境。请结合具体运行环境确认适用性。
440C高硬度	淬硬接触 / 内圈牌号高硬度马氏体不锈钢，用于磨损关键的内圈和滚道接触。设计放行前请确认所需热处理状态。

材料等级

说明

304通用场合

通用奥氏体不锈钢

奥氏体不锈钢，适用于湿度、氧化和常规清洁暴露的场合；当载荷适中且无强氯离子浸蚀预期时使用。

316海洋暴露

耐氯离子奥氏体不锈钢

钼元素提升了耐氯离子和耐海水性能，用于海洋暴露、冲洗和化学品环境。请结合具体运行环境确认适用性。

440C高硬度

淬硬接触 / 内圈牌号

高硬度马氏体不锈钢，用于磨损关键的内圈和滚道接触。设计放行前请确认所需热处理状态。

技术常见问题

关于径向向心关节轴承的尺寸系列、材料选择及定制需求的解答。

ISO 12240-1 E 尺寸系列和 G 尺寸系列有什么区别？

G 尺寸系列内圈更宽，相同孔径下通常允许更大的角向偏斜。LINOX 的 GE 径向向心关节轴承采用 E 尺寸系列几何结构；GEG 采用 G 尺寸系列几何结构。

GE 和 GEG 有什么区别？

GE 径向向心关节轴承遵循 ISO 12240-1 E 尺寸系列。GEG 遵循 G 尺寸系列：相同孔径下内圈更宽，通常允许更大的倾斜角。

可以定制内径或宽度吗？

可以。可根据图纸或样品评估定制内径、外径、宽度、沟槽、油孔和材料组合。

应该从哪种不锈钢牌号开始？

304 覆盖一般腐蚀和冲洗暴露。316 增加耐氯离子性能，用于海洋和化学品场合。当内圈需要高硬度以承受滑动接触时，440C 是常见起点。

不锈钢径向向心关节轴承的应用场景

LINOX 为全球设备 OEM 制造和供应耐腐蚀的径向向心关节轴承。当针对运行环境选型时，不锈钢牌号可比标准铬钼钢或镀锌工件提供更强的耐腐蚀性。

液压缸用于铰接点、叉头组件、缸体和铰接连杆，以抵抗腐蚀并适应角向补偿。
